Questões de Engenharia de Redes

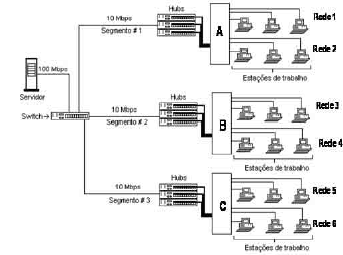

Com referência à configuração de redes esquematizada na figura acima, julgue os itens a seguir.

O servidor poderia localizar-se na mesma rede lógica das redes de 1 a 6, embora ele esteja em uma rede física diferente. A forma de criar uma única rede lógica para toda a topologia mostrada na figura é definir, por exemplo, um endereço IP de classe C para todos os nós com a mesma máscara, por exemplo 255.255.255.0.

• C. Certo
• E. Errado



Com referência à configuração de redes esquematizada na figura acima, julgue os itens a seguir.

A topologia mostrada na figura segue a norma EIA/TIA 568, pois apresenta uma topologia do tipo estrela e tipifica um ambiente de aplicações na arquitetura cliente/servidor.

• C. Certo
• E. Errado

A Ethernet foi desenvolvida inicialmente pela Xerox Palo Alto, nos anos 1970, para uso em redes locais. Mais tarde, viria a se tornar o padrão IEEE 802.3. Este padrão especifica várias características, entre elas a utilização do protocolo CSMA/CD para acesso ao meio. Em relação ao protocolo CSMA/CD, assinale a opção incorreta.

• A.

  Um dispositivo, quando tem informação para enviar, começa a transmitir dados assim que detecta que o canal está livre.

• B.

  Apenas um dispositivo pode transmitir de cada vez.

• C.

  CSMA/CD é uma sigla que significa Carrier Sense Multiple Access/Colision Detection.

• D.

  Caso dois dispositivos queiram transmitir simultaneamente, haverá uma colisão.

• E.

  Caso haja colisão no acesso ao canal, cada dispositivo espera um tempo pré-estabelecido antes de tentar um novo acesso.

Com base na documentação de instrumentação mostrada acima, é correto afirmar que

• A.

  o computador "Host" se comunica com o campo de forma wireless (sem fio).

• B.

  todos os dispositivos conectados à placa de interface via transmissores digitais são sensores.

• C.

  a interface RS-485 permite ao computador comunicar-se tanto com os sensores como com um atuador.

• D.

  todos os dispositivos no diagrama mostrado estão alojados dentro do gabinete do computador "Host", e a figura representa uma vista explodida.

• E.

  a comunicação do "Host" com os dispositivos transmissores digitais é feita através de uma rede ethernet. A interface RS 485 concentra a conversão analógico-digital dos dados que vêm do campo.

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

No sistema FM estereofônico, os canais de áudio esquerdo e direito são multiplexados por meio da técnica denominada multiplexação em quadratura ou QAM (quadrature amplitude modulation).

• C. Certo
• E. Errado

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

Os processamentos de pré-ênfase e de ênfase utilizados nos sistemas FM são filtragens passa-altos e passa-baixos, respectivamente, que propiciam uma melhoria no desempenho desse tipo de sistema, isto é, aumentam a razão sinal-ruído do sinal de banda básica recuperado pelo demodulador FM.

• C. Certo
• E. Errado

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

Se os sinais de áudio (canais esquerdo e direito) têm largura de banda de 15 kHz, o sinal x(t) na saída do demodulador DSB-SC ocupa uma faixa de freqüência com largura de 30 kHz e freqüência central de 38 kHz.

• C. Certo
• E. Errado

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

A largura espectral do sinal FM gerado independe da largura espectral do sinal de banda básica modulante m(t), pois depende, exclusivamente, do desvio máximo de freqüência que esse sinal causa na portadora FM, sendo esse desvio proporcional ao valor máximo de m(t).

• C. Certo
• E. Errado

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

Para demodular o sinal FM e recuperar o sinal de banda básica m(t), usam-se demoduladores não-coerentes, embora, na decomposição do sinal m(t), seja preciso usar um demodulador coerente para o sinal DSB-SC x(t), em função do que se utiliza a transmissão do piloto p(t).

• C. Certo
• E. Errado



Julgue os itens de 56 a 62, relativos a esse sistema de comunicação.

Para combinar os fluxos de bits de entrada, o transport multiplexer pode-se utilizar qualquer uma das seguintes técnicas de multiplexação: FDM, TDM ou CDM.

• C. Certo
• E. Errado
