Questões de Engenharia de Redes da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Julgue os itens a seguir, relativos a materiais elétricos e eletrônicos. Tanto o efeito Seebeck quanto o efeito Joule referem-se a mecanismos de perda de energia de um sistema elétrico devido à não-idealidade dos materiais condutores.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a materiais elétricos e eletrônicos. A dopagem em semicondutores consiste na introdução de átomos de impurezas, estranhos à estrutura cristalina do material intrínseco, a fim de que sejam alteradas as propriedades físicas do semicondutor.

• C. Certo
• E. Errado

Considere o circuito mostrado na figura a seguir.

Com relação a este circuito elétrico, julgue os itens que se seguem.

O teorema da superposição pode ser utilizado para calcular a potência dissipada no resistor R3, que é de 240 W.

• C. Certo
• E. Errado

Considere o circuito mostrado na figura a seguir.

Com relação a este circuito elétrico, julgue os itens que se seguem.

• C. Certo
• E. Errado

Acerca de diodos semicondutores, transistores bipolares e transistores de efeito de campo, julgue os próximos itens. Uma vez que a tensão nos terminais dos diodos depende da temperatura, eles podem ser utilizados para construir um termômetro digital.

• C. Certo
• E. Errado

Acerca de diodos semicondutores, transistores bipolares e transistores de efeito de campo, julgue os próximos itens. O diodo Zener pode ser utilizado em reguladores de tensão, visto que a sua tensão é aproximadamente constante, independentemente da corrente solicitada pela carga do circuito.

• C. Certo
• E. Errado

Acerca de diodos semicondutores, transistores bipolares e transistores de efeito de campo, julgue os próximos itens.

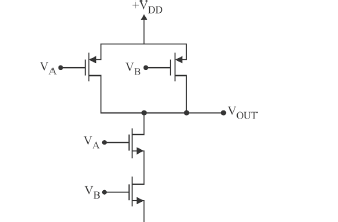

No circuito a seguir, se os valores lógicos das entradas V_A e V_B forem iguais a 1, então o valor lógico da saída V_OUT será também igual a 1..



• C. Certo
• E. Errado

Acerca de diodos semicondutores, transistores bipolares e transistores de efeito de campo, julgue os próximos itens. O ganho de corrente na configuração emissor comum de um transistor bipolar polarizado na região direta indica que uma pequena variação da corrente no emissor provocará grande variação na corrente do coletor.

• C. Certo
• E. Errado

Acerca de diodos semicondutores, transistores bipolares e transistores de efeito de campo, julgue os próximos itens. Ao entrar na região de saturação, a corrente de dreno de um transistor MOS (metal oxide semiconductor) aumenta levemente com o incremento da tensão dreno-fonte.

• C. Certo
• E. Errado

Julgue os itens subsequentes, acerca de famílias lógicas e bases numéricas. Situação hipotética: Um circuito lógico compara as entradas X e Y e fornece, na saída S, o valor lógico 1, se X > Y, ou 0, em caso contrário. Assertiva: Nessa situação, se a entrada X for representada pelo número binário 00100111 e a entrada Y pelo número hexadecimal 2A, então a saída S será igual a 1.

• C. Certo
• E. Errado
