Em um diagrama de implantação UML, uma das formas de demonstrar que um artefato está contido em um nó é por meio de um relacionamento de dependência entre ambos. Essa dependência deve utilizar o estereótipo

    A) «deploy».

    B) «manifest».

    C) «realize».

    D) «entity».

    E) «extend».

No diagrama de classes UML, uma diferença entre associações do tipo agregação e composição é:

    A) a agregação é sempre uma associação binária, enquanto composições são N-árias, com N ? 3.

    B) a agregação designa uma associação entre classes em que um objeto-todo é complementado por informações contidas em objetos-parte, enquanto a composição designa uma especialização.

    C) na agregação, estabelece-se uma relação entre superclasse e subclasse, enquanto a composição designa uma associação entre classes em que um objeto-todo é complementado por informações contidas em objetos-parte.

    D) na agregação, tanto os objetos-todo quanto os objetos-parte são persistentes, enquanto na composição eles são não persistentes.

    E) na agregação, um objeto-parte pode existir sem um objeto-todo, enquanto na composição um objeto-parte deve estar sempre vinculado a um único objeto-todo.

Considere o seguinte diagrama de casos de uso UML:




Em relação à associação existente entre os casos de uso A e B, é correto afirmar que

    A) o caso de uso B é uma especialização do caso de uso A.

    B) o caso de uso B poderá ser chamado a partir de A mediante alguma condição.

    C) o caso de uso B é uma generalização do caso de uso A.

    D) a execução do caso de uso A obrigatoriamente implica na execução do caso de uso B.

    E) se trata de uma associação de casos de uso do tipo inclusão.

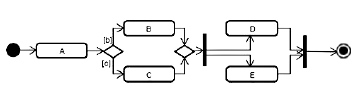

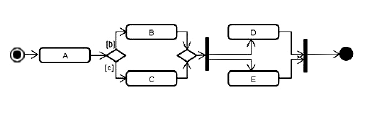

Ao modelar um processo com um Diagrama de Atividades, um analista de sistemas encontrou o seguinte caso: um pacote, ao chegar a um restaurante, é analisado (atividade A), quando se detecta se ele deve ser guardado na geladeira (atividade B) ou no armário (atividade C). Após guardado, o pacote deve ser pago (atividade D), e o estoque, atualizado (atividade E) — sendo estas duas atividades realizadas em paralelo —, encerrando-se o processo quando essas duas últimas atividades estiverem completas.
Qual a representação desse processo segundo um diagrama de atividades em UML?

    A)



    B)



    C)



    D)



    E)



A respeito da UML 2.2, julgue o item seguinte.


Diagramas de comportamento representam conceitos significativos de um sistema e podem incluir, entre outros, conceitos de implementação.

A respeito da UML 2.2, julgue o item seguinte.


A especificação da UML 2.2 define dois tipos principais de diagramas: os de estrutura e os de comportamento.

No que se refere à UML 2, julgue os próximos itens.


O diagrama de objetos fornece uma visão dos valores armazenados pelos objetos das classes, que são definidas no diagrama de classe, em determinado momento do sistema, e seus objetos apresentam métodos que armazenam valores contidos nesses objetos em determinada situação.

No que se refere à UML 2, julgue os próximos itens.


Em UML, o conceito de modelo envolve uma visão do sistema físico, ou seja, uma abstração do sistema com certo propósito, enquanto o metamodelo define uma linguagem para expressar modelos.



Tendo como referência as informações precedentes, julgue o item a seguir, com base na orientação a objetos.

Pessoa é considerado um nome de classe.

De acordo com a notação UML, o diagrama que enfatiza o ordenamento temporal das ações, onde as linhas verticais representam os objetos e as setas horizontais representam as mensagens passadas entre os objetos, é o

    A) diagrama de estados.

    B) diagrama de sequência.

    C) diagrama de colaboração.

    D) diagrama de componentes.
