Questões de Engenharia de Telecomunicações do ano 2007

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

Considere que uma antena Yagi seja formada por dois dipolos de mesmo comprimento, sendo um deles o elemento ativo. Nessa situação, se a separação entre esses dipolos tender a zero, então o defasamento relativo entre as correntes em cada dipolo também tenderá a zero.

• C. Certo
• E. Errado

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

Quanto maior for o ganho de uma antena, maior será o seu comprimento elétrico efetivo e, também, a sua resistência de radiação equivalente.

• C. Certo
• E. Errado

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

As antenas impressas são caracterizadas por apresentarem operação em banda larga, baixas perdas e grande eficiência de polarização.

• C. Certo
• E. Errado

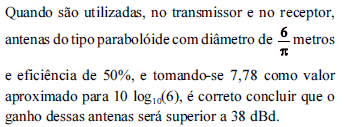

• C. Certo
• E. Errado

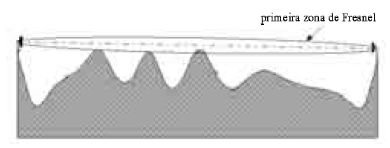

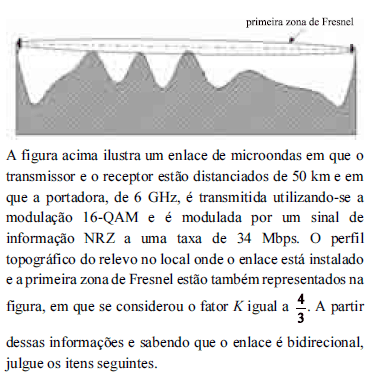

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Considere que, nesse enlace, a potência EIRP (effective isotropic radiated power) dos transmissores seja de 55 dBm, com rádios que operam com 27 dBm de potência. Nesse caso, é correto afirmar que o ganho das antenas utilizadas no enlace é superior a 30 dBi.

• C. Certo
• E. Errado

Amplificadores de potência de sinais de RF e microondas são usados em uma variedade de aplicações que inclui comunicações wireless, radares, jamming, imaging e aquecimento industrial. O conhecimento do comportamento desses dispositivos é fundamental para se poder extrair o seu máximo desempenho e evitar que distorções geradas por processos não-lineares degradem o desempenho de outros sistemas que compartilham determinado canal de comunicação. As figuras I e II ilustram o comportamento simulado e medido de um amplificador de potência. Considerando essas informações, julgue os itens seguintes.

A partir da figura I, é correto afirmar que o amplificador cujo comportamento está apresentado, caso seja excitado por duas portadoras moduladas, gerará mais distorção por intermodulação com portadoras de potência de 5 dBm na entrada do amplificador que com portadoras de –5 dBm de potência na entrada do dispositivo.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação via satélite, julgue os próximos itens.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação via satélite, julgue os próximos itens.

Por estarem em uma altitude mais alta, satélites geoestacionários se locomovem mais rapidamente no espaço que satélites de órbita média. Dessa forma, o efeito Doppler degrada mais a comunicação em sistemas via satélite geoestacionário que em sistemas de órbita média.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação via satélite, julgue os próximos itens.

Nos solstícios de verão e de inverno na Terra, sistemas via satélite geoestacionário são afetados devido aos eclipses solares: a Terra, ao se posicionar entre o satélite e o Sol, impede que a radiação solar ilumine o satélite. A técnica de órbitas inclinadas, empregada em satélites de grande porte, minimiza esse efeito, visto que, nos momentos de eclipse, o satélite é retirado de sua órbita geoestacionária e deslocado para uma órbita inclinada, onde o satélite poderá ser iluminado pelo Sol.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação via satélite, julgue os próximos itens.

Um transponder compartilhado no modo TDMA por diversos sinais digitais sofre intermodulação de terceira ordem devido à necessidade de banda de guarda.

• C. Certo
• E. Errado
