Questões de Engenharia de Telecomunicações do ano 2007

Com relação a circuitos e dispositivos eletrônicos, julgue os itens seguintes.

O varactor, um dispositivo ativo de dois terminais utilizado na faixa de microondas, é um tipo de diodo semicondutor que tem propriedades de um resistor cujo valor da resistência varia com a voltagem aplicada.

• C. Certo
• E. Errado

Julgue o item abaixo, relativo a sistemas de numeração.

Representado em base dois, o número decimal 85 é igual a 1010101.

• C. Certo
• E. Errado

Considerando a tabela verdade acima, julgue o item seguinte.

A expressão booleana mínima, na forma soma de produtos, para a tabela mostrada, é .

• C. Certo
• E. Errado

Uma expressão booleana correta para o circuito lógico acima é

• C. Certo
• E. Errado

Com relação a circuitos eletrônicos, julgue os itens que se seguem.

Em relação às fontes lineares, as fontes chaveadas têm menor rendimento, convertendo em potência útil uma porcentagem menor da energia a ela fornecida pela rede elétrica. Por outro lado, as fontes chaveadas fornecem tensão de alimentação com menor ruído, o que é vantagem com relação às fontes lineares.

• C. Certo
• E. Errado

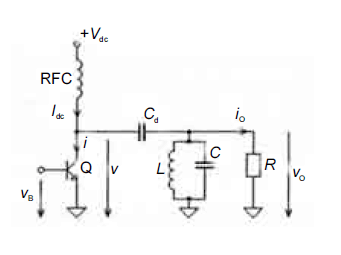

A figura acima ilustra uma topologia básica de amplificadores de sinais de RF de classes A, AB, B e C. Considerando que o circuito apresentado na figura seja excitado por um sinal de RF senoidal, para quaisquer classes de operação, julgue os itens seguintes.

Amplificadores de RF de classe A têm ângulo de condução igual a 360o. Como o dispositivo opera, em sua região ativa, em todo o ciclo do sinal de RF de entrada, seu comportamento é mais linear que nãolinear, ou seja, a supressão de espúrios de freqüências harmônicas gerados nesse tipo de amplificador é de importância secundária para o projeto do circuito mostrado.

• C. Certo
• E. Errado

A figura acima ilustra uma topologia básica de amplificadores de sinais de RF de classes A, AB, B e C. Considerando que o circuito apresentado na figura seja excitado por um sinal de RF senoidal, para quaisquer classes de operação, julgue os itens seguintes.

A função do capacitor C_d é a supressão de harmônicos gerados no processo de amplificação do transistor.

• C. Certo
• E. Errado

A figura acima ilustra uma topologia básica de amplificadores de sinais de RF de classes A, AB, B e C. Considerando que o circuito apresentado na figura seja excitado por um sinal de RF senoidal, para quaisquer classes de operação, julgue os itens seguintes.

• C. Certo
• E. Errado

Com relação a circuitos e dispositivos eletrônicos, julgue os itens seguintes.

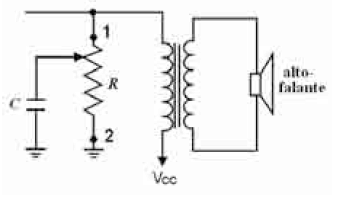

O circuito ilustrado na figura a seguir permite o controle da qualidade de áudio produzida pelo alto-falante. Caso se deseje obter componentes de mais altas freqüências no altofalante, o resistor variável R deverá ser posicionado em 1.

• C. Certo
• E. Errado

Com relação a aspectos da propagação de sinais em sistemas de broadcasting em VHF e UHF, julgue os itens que se seguem.

A definição de raio de proteção em sistemas de broadcasting em VHF e UHF está relacionada com a necessidade de se garantir uma razão entre as potências do sinal e da interferência acima de determinado valor, em casos de reúso de freqüência.

• C. Certo
• E. Errado
