Lista completa de Questões de Engenharia de Telecomunicações do ano 2009 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
Engenharia de Telecomunicações - Conceitos básicos - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Acerca das ondas eletromagnéticas, julgue os seguintes itens. Em um enlace com visada, deve-se evitar obstáculos na primeira zona de Fresnel, a fim de se maximizar a potência recebida.
Engenharia de Telecomunicações - Transmissão e Recepção - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Sinais podem ser modulados analogicamente pelos esquemas de modulação de amplitude (AM) e modulação de frequência (FM). A respeito desses esquemas, julgue os itens de 122 a 128.

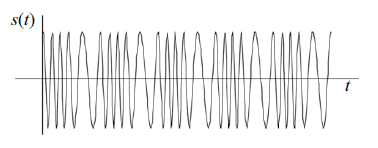

Se, em um osciloscópio, um sinal modulado tem a forma da figura a seguir, é correto concluir que não se trata de um sinal AM.
Engenharia de Telecomunicações - Transmissão e Recepção - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Sinais podem ser modulados analogicamente pelos esquemas de modulação de amplitude (AM) e modulação de frequência (FM). A respeito desses esquemas, julgue os itens de 122 a 128. No padrão brasileiro de TV analógica, o sinal de vídeo é transmitido utilizando-se o esquema de modulação AM-SSB, e o sinal de áudio, o esquema de modulação FM.
Engenharia de Telecomunicações - Modulação analógica e digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Sinais podem ser modulados analogicamente pelos esquemas de modulação de amplitude (AM) e modulação de frequência (FM). A respeito desses esquemas, julgue os itens de 122 a 128. Se um receptor super-heteródino com frequência intermediária de 100 kHz for usado para detectar um sinal de rádio transmitido a 10 MHz, então o oscilador utilizado no misturador deverá ter, necessariamente, uma frequência de 10,1 MHz.
Engenharia de Telecomunicações - Processamento de sinal - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Sinais podem ser modulados analogicamente pelos esquemas de modulação de amplitude (AM) e modulação de frequência (FM). A respeito desses esquemas, julgue os itens de 122 a 128. Um sinal FM pode ser transmitido com uma potência próxima à potência de saturação do amplificador, ao passo que um sinal AM necessita de redução de potência para que se evitem distorções.
Engenharia de Telecomunicações - Modulação analógica e digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Sinais podem ser modulados analogicamente pelos esquemas de modulação de amplitude (AM) e modulação de frequência (FM). A respeito desses esquemas, julgue os itens de 122 a 128.

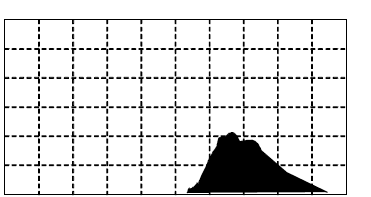

Considerando que a figura a seguir ilustra o espectro de um sinal modulado, verificado em um analisador de espectro, é correto afirmar que se trata de um sinal AM-DSB.
Engenharia de Telecomunicações - Modulação analógica e digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Sinais podem ser modulados analogicamente pelos esquemas de modulação de amplitude (AM) e modulação de frequência (FM). A respeito desses esquemas, julgue os itens de 122 a 128. Controle de ganho automático (AGC) não é essencial em um receptor FM.
Engenharia de Telecomunicações - Transmissão e Recepção - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Sinais podem ser modulados analogicamente pelos esquemas de modulação de amplitude (AM) e modulação de frequência (FM). A respeito desses esquemas, julgue os itens de 122 a 128. Em um transmissor FM, geralmente é realizada uma préacentuação dos componentes do sinal em frequências mais baixas, com a equivalente desacentuação desses mesmos componentes no receptor.
Engenharia de Telecomunicações - Transmissão e Recepção - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009

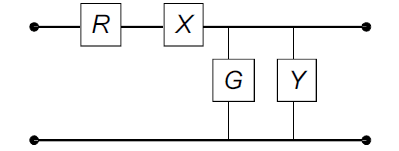

Suponha que uma linha de transmissão tenha sido representada genericamente pelo circuito equivalente mostrado na figura acima, em que R representa a resistência do condutor, e G, a condutância do dielétrico. Considerando esse assunto e as informações apresentadas, julgue os seguintes itens.
No esquema mostrado, X representa a indutância do condutor, e Y, a capacitância do dielétrico.Engenharia de Telecomunicações - Transmissão e Recepção - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2009
Suponha que uma linha de transmissão tenha sido representada genericamente pelo circuito equivalente mostrado na figura acima, em que R representa a resistência do condutor, e G, a condutância do dielétrico. Considerando esse assunto e as informações apresentadas, julgue os seguintes itens.
A impedância característica de uma linha sem perdas é nula.{TITLE}
