Questões de Engenharia de Telecomunicações do ano 2010

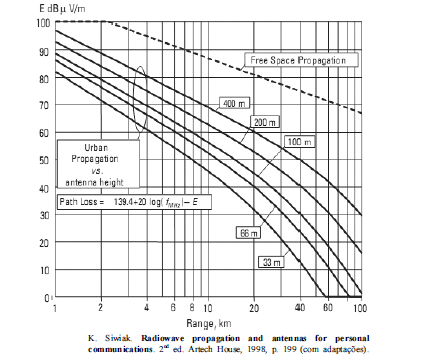

A área de cobertura de um sistema via rádio pode ser estimada por modelos apropriados de propagação ou usando-se curvas obtidas a partir desses modelos. A figura acima mostra curvas da intensidade de campo elétrico, em dB:V/m, em função da distância, em km, para diferentes alturas da antena de transmissão. Os valores de campo elétrico foram determinados para um sistema de transmissão com EIRP igual a 62,15 dBm. As curvas são válidas para ambiente suburbano e frequência de sinal na faixa de 100 MHz a 2 GHz.

Tendo como base essas informações, julgue os itens a seguir.

Considere que, para determinado serviço, o valor mínimo de campo elétrico que assegura uma boa recepção de sinal seja 3 mV/m. Considere, ainda, que um sistema transmita sinal com EIRP de 100 dBm, a partir de uma antena localizada a uma altura de 200 m. Nesse caso, e assumindo 0,48 como valor aproximado de log₁₀ 3, é correto afirmar que a área de cobertura desse sistema tem raio inferior a 50 km.

• C. Certo
• E. Errado

A área de cobertura de um sistema via rádio pode ser estimada por modelos apropriados de propagação ou usando-se curvas obtidas a partir desses modelos. A figura acima mostra curvas da intensidade de campo elétrico, em dB:V/m, em função da distância, em km, para diferentes alturas da antena de transmissão. Os valores de campo elétrico foram determinados para um sistema de transmissão com EIRP igual a 62,15 dBm. As curvas são válidas para ambiente suburbano e frequência de sinal na faixa de 100 MHz a 2 GHz.

Tendo como base essas informações, julgue os itens a seguir.

Considerando um sistema que transmita com antena localizada à altura de 66 m, a perda de percurso para um enlace de 20 km, em 1 GHz, será superior a 150 dB.

• C. Certo
• E. Errado

A área de cobertura de um sistema via rádio pode ser estimada por modelos apropriados de propagação ou usando-se curvas obtidas a partir desses modelos. A figura acima mostra curvas da intensidade de campo elétrico, em dB:V/m, em função da distância, em km, para diferentes alturas da antena de transmissão. Os valores de campo elétrico foram determinados para um sistema de transmissão com EIRP igual a 62,15 dBm. As curvas são válidas para ambiente suburbano e frequência de sinal na faixa de 100 MHz a 2 GHz.

Tendo como base essas informações, julgue os itens a seguir.

A perda adicional de percurso, com referência à perda por espaço livre, observada na figura, deve ser causada, entre outros fatores, pela atenuação do sinal devido ao mecanismo de propagação da onda de superfície.

• C. Certo
• E. Errado

A área de cobertura de um sistema via rádio pode ser estimada por modelos apropriados de propagação ou usando-se curvas obtidas a partir desses modelos. A figura acima mostra curvas da intensidade de campo elétrico, em dB:V/m, em função da distância, em km, para diferentes alturas da antena de transmissão. Os valores de campo elétrico foram determinados para um sistema de transmissão com EIRP igual a 62,15 dBm. As curvas são válidas para ambiente suburbano e frequência de sinal na faixa de 100 MHz a 2 GHz.

Tendo como base essas informações, julgue os itens a seguir.

Se o sistema de transmissão com EIRP de 62,15 dBm radia 1 kW, então a antena utilizada apresenta valor de ganho compatível com o de um dipolo de meio comprimento de onda.

• C. Certo
• E. Errado

Julgue os itens seguintes, a respeito de conceitos de antenas. Se, em determinada frequência, uma antena dipolo apresenta impedância de entrada igual a 60 – j 40, então ela pode se tornar ressonante se a frequência aumentar.

• C. Certo
• E. Errado

Julgue os itens seguintes, a respeito de conceitos de antenas. Considere que três antenas dipolo, I, II e III, apresentem, em determinada frequência, impedâncias próprias iguais a 73 + j 42, 80 + j 80 e 50 – j 50, respectivamente. Nesse caso, pode-se construir uma antena Yagi, posicionado-se os dipolos de forma que o elemento I funcione como refletor e o elemento III, como diretor.

• C. Certo
• E. Errado

Julgue os itens seguintes, a respeito de conceitos de antenas. Se uma antena apresenta, em 300 MHz, resistência de radiação igual a 50 e diretividade igual a 2, então o comprimento efetivo máximo dessa antena é inferior a 0,60 m.

• C. Certo
• E. Errado

Atualmente, poucos serviços de telecomunicação utilizam transmissão analógica; um deles é o serviço de radiodifusão (rádio e TV). Acerca das técnicas de modulação analógicas utilizadas nesse serviço, julgue os itens que se subseguem. Caso um sinal banda base, com largura espectral de 10 kHz, module a frequência de uma portadora, causando um desvio (máximo) de frequência de 100 kHz, será correto considerar, para efeitos práticos, que o sinal FM gerado ocupará uma banda com largura de 200 kHz.

• C. Certo
• E. Errado

Atualmente, poucos serviços de telecomunicação utilizam transmissão analógica; um deles é o serviço de radiodifusão (rádio e TV). Acerca das técnicas de modulação analógicas utilizadas nesse serviço, julgue os itens que se subseguem. Para um sinal modulante com largura de banda B, a largura de banda do sinal AM será igual 2B, a do sinal FM, igual ou superior a 2B, e a do sinal VSB, menor que 2B.

• C. Certo
• E. Errado

Atualmente, poucos serviços de telecomunicação utilizam transmissão analógica; um deles é o serviço de radiodifusão (rádio e TV). Acerca das técnicas de modulação analógicas utilizadas nesse serviço, julgue os itens que se subseguem. Sistemas que usam a técnica FM normalmente utilizam circuito de pré-ênfase no transmissor e de deênfase no receptor. O principal benefício do uso desses circuitos é a redução da largura da banda passante do canal requerida para suportar a transmissão do sinal FM.

• C. Certo
• E. Errado
