Questões de Engenharia de Telecomunicações do ano 2012

Com referência aos símbolos elétricos exibidos nas figuras de I a VI acima, os quais constam na norma NBR 5444 (símbolos gráficos para instalações elétricas prediais) da Associação Brasileira de Normas Técnicas (ABNT), julgue os itens que se seguem.

O símbolo da figura IV representa uma tomada para rádio e televisão.

• C. Certo
• E. Errado

• A.

  preparar rosca em eletroduto rígido.

• B.

  curvar eletroduto rígido de metal.

• C.

  cortar eletroduto rígido de PVC.

• D.

  cortar eletroduto flexível de PVC.

• E.

  fixar abraçadeira em eletroduto rígido de metal.

O mesmo sinal digital foi transmitido por dois canais distintos e, na recepção, os diagramas de olho para os sinais recebidos foram obtidos por meio de osciloscópios; esses diagramas estão ilustrados nas figuras I e II acima. Com base nesses diagramas, julgue os itens seguintes.

O sinal que gerou o diagrama da figura II apresenta maior interferência intersimbólica que aquele que gerou o diagrama da figura I.

• C. Certo
• E. Errado

Deseja-se instalar um enlace de dados entre duas localidades, utilizando fi bra óptica multimodo com equipamentos que operam com comprimento de onda de 1300 nm. Considerando que o cabo escolhido tem uma atenuação de 0,6 dB/km, que a potência transmitida é de 2 mW e que a sensibilidade do receptor é de 4 W, deseja-se saber qual a distância máxima que esse enlace pode ter. Considerando que o enlace terá 4 (quatro) conectores (cada um atenua 0,5 dB) e duas fusões (cada uma atenua 0,2 dB), assinale a opção que mais se aproxima desse valor [Considere log (2) = 0,3].

• A.

  23

• B.

  23

• C.

  43

• D.

  45

• E.

  48

Em uma transmissão rádio, sem obstáculos, se dobrarmos a distância entre as antenas transmissora e receptora, a atenuação no espaço livre aumentará em aproximadamente

• A.

  6 dB.

• B.

  2 dB.

• C.

  10 dB.

• D.

  1 dB.

• E.

  3 dB.

– 7 – A respeito das características de alguns instrumentos utilizados em medições elétricas, julgue os itens que se seguem.

Se a resolução do mostrador digital de um amperímetro for definida como a razão entre o menor e o maior valor que possam ser visualizados, então um amperímetro com mostrador digital de quatro dígitos e meio terá resolução de 0,001%.

• C. Certo
• E. Errado

– 7 – A respeito das características de alguns instrumentos utilizados em medições elétricas, julgue os itens que se seguem.

Amperímetros do tipo alicate são convenientes porque, contrariamente aos amperímetros convencionais com duas pontas de prova, dispensam a abertura do circuito para conexão em série. A principal limitação desses amperímetros é que eles medem somente corrente contínua.

• C. Certo
• E. Errado

– 7 – A respeito das características de alguns instrumentos utilizados em medições elétricas, julgue os itens que se seguem.

O acoplamento de um sinal elétrico à entrada de um osciloscópio pode ser do tipo DC (DC coupling) ou AC (AC coupling). O acoplamento DC permite que as componentes cc e ca do sinal sejam simultaneamente visualizadas no osciloscópio, enquanto o acoplamento AC permite apenas a visualização da componente ca do sinal.

• C. Certo
• E. Errado

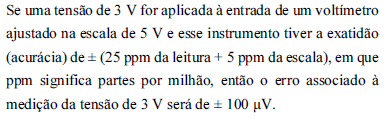

– 7 – A respeito das características de alguns instrumentos utilizados em medições elétricas, julgue os itens que se seguem.

• C. Certo
• E. Errado

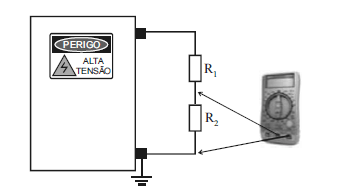

Considerando que a diferença de potencial nas extremidades de saída de um equipamento de alta tensão cc de valor nominal igual a 10 kV deva ser medida utilizando-se o esquema ilustrado acima, porque se dispõe apenas de um voltímetro digital de escala máxima igual a 1.000 V, julgue os itens que se seguem.

Para que um par de resistores R₁ e R₂ propicie uma medição precisa e segura utilizando-se o esquema acima ilustrado, é suficiente que o valor da resistência de R₁ seja igual a nove vezes o valor da resistência de R₂.

• C. Certo
• E. Errado
