Questões de Engenharia de Telecomunicações do ano 2012

Considerando que a única distorção presente em um determinado canal telefônico é o retardo do sinal desde a boca do interlocutor que fala até o ouvido do interlocutor ouvinte, que as alternativas abaixo representam possíveis limites para esse retardo e que você deve estabelecer um limite de forma que não exista usuário insatisfeito com o serviço, assinale a alternativa que mais se aproxima dessa condição, segundo os critérios das recomendações ITU-T G.109 e G.114, baseados no modelo E (“E-model”) da recomendação ITU-T G.107.

• A.

  80 ms

• B.

  180 ms

• C.

  280 ms

• D.

  380 ms

• E.

  480 ms

Segundo o teorema de Shannon, publicado em 1948, também conhecido como lei Shannon-Hartley, a capacidade de transmissão de informação de um canal de comunicação, em bits por segundo, contaminado por ruído gaussiano branco, depende dos seguintes fatores:

• A.

  somente da banda passante do canal.

• B.

  da banda passante e da relação sinal/ruído do canal.

• C.

  da banda passante, da relação sinal/ruído do canal e do tipo de modulação.

• D.

  da relação sinal/ruído do canal e do tipo de modulação.

• E.

  da banda passante, da relação sinal/ruído do canal e do tipo de codifi cação realizada nos dados a serem transmitidos.

Julgue os próximos itens, relativos à transmissão digital de informação.

Se um sinal analógico for amostrado à taxa de 8 kHz e quantizado com 256 níveis diferentes, então a taxa de 64 kbps resultará na saída do conversor de analógico para digital.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à transmissão digital de informação.

Considere que um sistema digital transmita à taxa bruta de 100 kbps, utilizando pacotes de 100 bytes, dos quais 4 bytes sejam de CRC, e que esses pacotes sejam transmitidos em um canal com probabilidade de erro de pacotes de 10%. Nesse caso, para transmitir, por esse sistema, um arquivo digital de 10,8 Mbytes, provavelmente será despendido um tempo superior a 15 minutos.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à transmissão digital de informação.

A digitalização de um sinal de voz analógico é feita por meio das operações seguintes e nessa ordem: amostragem, quantização, filtragem anti-aliasing e codificação ou modulação de pulsos.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à transmissão digital de informação.

Em um sistema símplex de comunicação, é possível haver transmissões simultâneas em duas direções opostas: por exemplo, do usuário A para o usuário B, e do usuário B para o usuário A.

• C. Certo
• E. Errado

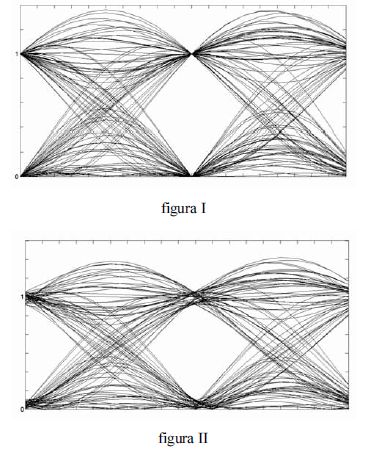

O mesmo sinal digital foi transmitido por dois canais distintos e, na recepção, os diagramas de olho para os sinais recebidos foram obtidos por meio de osciloscópios; esses diagramas estão ilustrados nas figuras I e II acima. Com base nesses diagramas, julgue os itens seguintes.

É possível que o sinal digital transmitido seja um código de linha NRZ polar.

• C. Certo
• E. Errado

Um enlace de um sistema de comunicação digital utiliza modulação QPSK e um código corretor de erros com taxa de codificação r = 4/5; a transmissão nesse enlace é feita à taxa de símbolos de 1 Mbaud. Julgue os itens a seguir, acerca desse sistema.

O sinal transmitido nesse enlace pode ser considerado um sinal em banda passante.

• C. Certo
• E. Errado

Um enlace de um sistema de comunicação digital utiliza modulação QPSK e um código corretor de erros com taxa de codificação r = 4/5; a transmissão nesse enlace é feita à taxa de símbolos de 1 Mbaud. Julgue os itens a seguir, acerca desse sistema.

A taxa de transmissão líquida (ou útil) desse sistema é de 2,5 Mbps.

• C. Certo
• E. Errado

Para a transmissão digital de um sinal analógico, é necessário digitalizá-lo, tipicamente por meio do esquema PCM (pulse-code modulation). A respeito desse esquema de digitalização, julgue os itens subsequentes.

Considere que um sinal de áudio estéreo composto de dois sinais, esquerdo e direito, com largura de banda de 20 kHz, cada um, seja amostrado a uma taxa 25% superior à taxa de Nyquist. Nesse caso, se forem utilizados 10 bits por amostra, o sinal digital resultante terá uma taxa igual a 1 Mbps.

• C. Certo
• E. Errado
