Questões de Engenharia de Telecomunicações do ano 2013

A tensão Vs é, em V, igual a

• A.

  –-10.

• B.

  -–9,1.

• C.

  –-0,91.

• D.

  9,1.

• E.

  10.

A corrente I3 é, em mA, igual a

• A.

  0.

• B.

  2,73 (entrando no amplificador operacional).

• C.

  2,73 (saindo do amplificador operacional).

• D.

  3 (entrando no amplificador operacional).

• E.

  3 (saindo do amplificador operacional).

• A.

  menor que 100.

• B.

  maior ou igual a 100 e menor que 300.

• C.

  maior ou igual a 300 e menor que 500.

• D.

  maior ou igual a 500 e menor que 700.

• E.

  maior ou igual a 700 e menor que 1000.

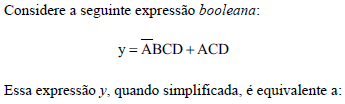

• A.

  A + B

• B.

  C + D

• C.

  AC + CD

• D.

  ABC + BCD

• E.

  ACD + BCD

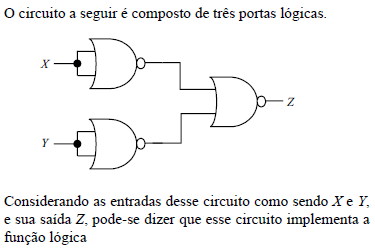

• A.

  OR.

• B.

  AND.

• C.

  NOR.

• D.

  NAND.

• E.

  XOR.

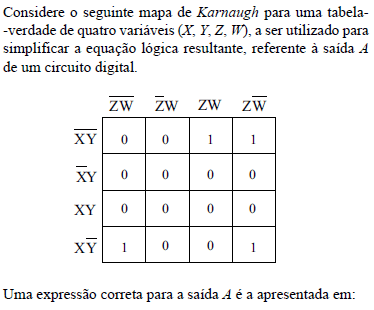

• A.



• B.



• C.



• D.



• E.

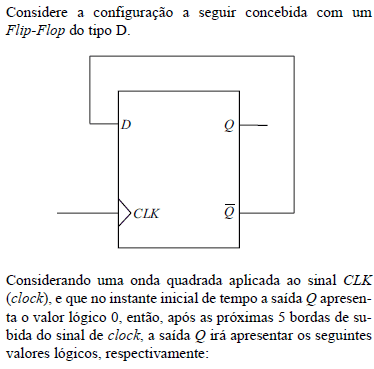

• A.

  0, 0, 0, 0, 0.

• B.

  0, 0, 1, 1, 0.

• C.

  0, 1, 1, 0, 0.

• D.

  1, 0, 1, 0, 1.

• E.

  1, 1, 0, 0, 1.

Um circuito digital apresenta um contador BCD síncrono. Considere a seguinte sequência de contagem, com os valores expressos na notação binária:

0111 → 1 000 → 1 001

Na chegada de uma nova borda do sinal de relógio, o valor da contagem irá mudar para

• A.

  0000

• B.

  0001

• C.

  1 000

• D.

  1 001

• E.

  1 010

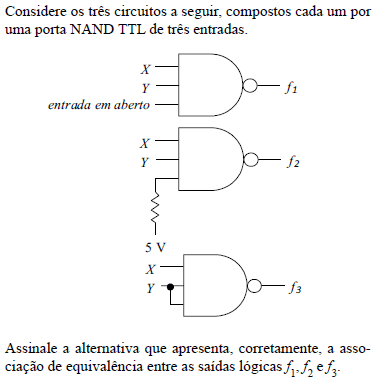

• A.

  f₁ = f₂ = f₃

• B.

  f₁ ‚ f₂ ‚ f₃

• C.

  f₁ = f₂ e f₁ ‚ f₃

• D.

  f₁ = f₃ e f₁ ‚ f₂

• E.

  f₂ = f₃ e f₂ ‚ f₁

Deseja-se eliminar a interferência da rede elétrica (60 Hz) de um sinal limitado em frequência com frequência máxima ƒ_max = 20 Hz. Nos circuitos apresentados a seguir, considere os valores: R = 1 kΩ, C = 5 μF e L = 10 μH. A entrada do circuito é representada pela fonte V, e a saída está indicada por V_O. Assinale a alternativa que apresenta o circuito que melhor atende ao desejado.

• A.



• B.



• C.



• D.



• E.
