Questões de Engenharia de Telecomunicações do ano 2015

Considerando que a figura acima representa um esquema de teste utilizado em um laboratório de comunicação óptica, julgue os itens seguintes, relativos a comunicações ópticas.

Os níveis de atenuação e o comprimento de onda na fibra óptica são parâmetros definidos em função do tipo de material utilizado na fabricação dessa fibra.

• C. Certo
• E. Errado

Considerando que a figura acima representa um esquema de teste utilizado em um laboratório de comunicação óptica, julgue os itens seguintes, relativos a comunicações ópticas.

As fibras ópticas multímodo, com índice degrau ou índice gradual, apresentam um núcleo de pequeno diâmetro, o que facilita seu alinhamento. No entanto, as desvantagens desse tipo de fibra incluem custo elevado, menor taxa de transmissão e maior atenuação que as fibras monomodo, o que, por sua vez, exige a utilização frequente de repetidores.

• C. Certo
• E. Errado

No circuito ilustrado na figura apresentada, as resistências elétricas dos fios que conectam os elementos desse circuito são desprezíveis. Com base nesse circuito, julgue os itens subsecutivos.

Para minimizar a interferência do voltímetro na medida desse circuito, é necessário que a impedância interna do voltímetro seja a maior possível.

• C. Certo
• E. Errado

No circuito ilustrado na figura apresentada, as resistências elétricas dos fios que conectam os elementos desse circuito são desprezíveis. Com base nesse circuito, julgue os itens subsecutivos.

A diferença de potencial entre os terminais do resistor R é igual a 4 V, e a diferença de potencial entre o ponto c e o nó terra é igual a -14 V.

• C. Certo
• E. Errado

Considerando que a figura apresentada ilustra um segmento de sistema de comunicações VoIP, e que, nesse sistema, a voz é a fonte de informação, julgue os itens seguintes.

Considerando-se que a figura I ilustra um quantizador normalizado de oito níveis e a figura II representa o sinal emitido pela fonte de informação após a amostragem, cujos valores estão dentro do intervalo [-5,5], é correto afirmar que o sinal digital na saída do conversor será igual a 000001011110111.



• C. Certo
• E. Errado

Considerando que a figura apresentada ilustra um segmento de sistema de comunicações VoIP, e que, nesse sistema, a voz é a fonte de informação, julgue os itens seguintes.

Se o modem utilizar modulação ASK binária, se a banda no canal de saída permitir transmissão de 4 kbps, e se a transmissão for full-duplex, então a banda será de 4 kHz em cada sentido, e ambas portadoras poderão estar em 2 kHz.

• C. Certo
• E. Errado

Considerando que a figura apresentada ilustra um segmento de sistema de comunicações VoIP, e que, nesse sistema, a voz é a fonte de informação, julgue os itens seguintes.

A figura a seguir representa um tipo de modulação conhecido como QPSK (quadrature phase shift keying).

• C. Certo
• E. Errado

Considerando que a figura apresentada ilustra um segmento de sistema de comunicações VoIP, e que, nesse sistema, a voz é a fonte de informação, julgue os itens seguintes.

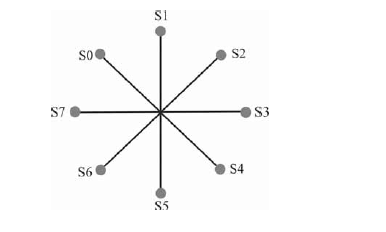

Ao se usar o diagrama constelação, apresentado a seguir, para representar uma modulação N-PSK que codifica N bits em um símbolo, a taxa de transmissão em bits será reduzida por oito.

• C. Certo
• E. Errado

Considerando a figura apresentada, que representa um trecho da interconexão entre duas redes, julgue os itens a seguir.

A comunicação VoIP necessita de um protocolo mais ágil e, portanto, com menor latência. No modelo OSI, o protocolo IP é encapsulado na camada de transporte dentro do protocolo UDP, o qual é mais ágil para as comunicações de voz.

• C. Certo
• E. Errado

Considerando a figura apresentada, que representa um trecho da interconexão entre duas redes, julgue os itens a seguir.

O tamanho do quadro Ethernet (IEEE 802.3) é variável, pois apresenta campos fixos e campos variáveis. Os campos variáveis são DADOS e FCS (frame check sum).

• C. Certo
• E. Errado
