Questões sobre Antenas

Com relação aos sistemas de comunicação sem fio, como os móveis, os via satélites e os de micro-ondas, julgue os itens a seguir. Sistemas de comunicações que utilizam frequências diferentes devem contar com antenas de tamanho diferentes. Por exemplo, sistemas em UHF (ultra high frequency) requerem, de modo geral, antenas de menor tamanho que sistemas VHF (very high frequency).

• C. Certo
• E. Errado

A largura de faixa de uma antena pode ser definida como a faixa de frequência de utilização em que o comportamento da antena é praticamente uniforme, isto é, as pequenas variações dos parâmetros dentro da faixa especificada não devem comprometer o desempenho do sistema. Sendo dada essa definição, analise a seguinte questão: Uma antena com refletor parabólico que possui faixa de frequência de utilização limitada pelas frequências 5,9375 GHz a 7,1250 GHz. A largura de faixa absoluta e a largura de faixa relativa são:

• A. Absoluta: BW = 1,2 GHz. Relativo: BW = 1,2 GHz.
• B. Absoluta: BW = 1,1875 GHz. Relativo: BW = 1,2 GHz.
• C. Absoluta: BW = 13,0625 GHz. Relativo: BW = 1,2 GHz.
• D. Absoluta: BW = 1,2 GHz. Relativo: BW = 1,1875 GHz.

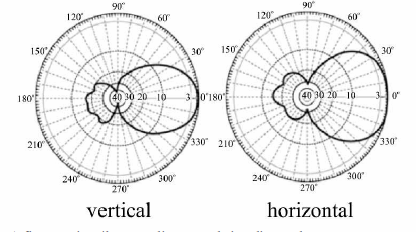

A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.

A largura de feixe de meia potência (half-power beamwidth) em elevação dessa antena é maior que 30º.

• C. Certo
• E. Errado

A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.

A razão frente-costa de azimute da antena representada na figura acima é superior a 20 dB.

• C. Certo
• E. Errado

A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.

Caso um rádio transmissor com potência de 33 dBm seja conectado à antena por um cabo de 30 m com perdas de 0,1 dB/m, a potência isotrópica irradiada equivalente — EIRP (equivalent isotropically radiated power) — do transmissor será de 10 W.

• C. Certo
• E. Errado

A antena que é feita a partir de um array de dipolos parasitas, o que lhe proporciona um alto ganho e uma alta diretividade, é a antena do tipo

• A. Yagi-Uda.
• B. plano setorial.
• C. parabólica.
• D. log-periódica.
• E. cornetas.

Acerca de antenas e propagação, julgue os itens seguintes.

Considere que um radiotransmissor com potência igual a 10 W seja conectado, por meio de um cabo de 6 m com perda de 0,5 dB/m, a uma antena omnidirecional com diretividade igual a 3 dB. Nesse caso, a EIRP (equivalent isotropically radiated power) será igual a 37 dBm.

• C. Certo
• E. Errado

Com relação aos serviços de radiodifusão, julgue os itens que se seguem.

Em uma análise de sistemas de comunicação ancilares e auxiliares para um serviço de radiodifusão, é importante especificar o posicionamento e a orientação geográfica das antenas, assim como considerar os dados provenientes dos diagramas de irradiação.

• C. Certo
• E. Errado



A figura acima ilustra três antenas dipolos de meia onda, situadas no mesmo plano e que operam no espaço livre. As distâncias entre as antenas são suficientes para considerar que todas estão operando em campo distante. Com base nessas informações, julgue os itens a seguir.

O ganho da antena C é máximo na direção da antena B.

• C. Certo
• E. Errado



A figura acima ilustra três antenas dipolos de meia onda, situadas no mesmo plano e que operam no espaço livre. As distâncias entre as antenas são suficientes para considerar que todas estão operando em campo distante. Com base nessas informações, julgue os itens a seguir.

A antena A está casada em polarização com a antena C.

• C. Certo
• E. Errado
