Questões sobre Antenas

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

Quanto maior for o ganho de uma antena, maior será o seu comprimento elétrico efetivo e, também, a sua resistência de radiação equivalente.

• C. Certo
• E. Errado

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

As antenas impressas são caracterizadas por apresentarem operação em banda larga, baixas perdas e grande eficiência de polarização.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Considere que, nesse enlace, a potência EIRP (effective isotropic radiated power) dos transmissores seja de 55 dBm, com rádios que operam com 27 dBm de potência. Nesse caso, é correto afirmar que o ganho das antenas utilizadas no enlace é superior a 30 dBi.

• C. Certo
• E. Errado

Uma antena dipolo de meia onda tem um padrão de radiação melhor descrito por uma figura de:

• A.

  um oito.

• B.

  uma cardióide

• C.

  um círculo.

• D.

  uma elipse.

• E.

  um retângulo

O ganho de uma antena parabólica é função:

• A.

  da altura de instalação

• B.

  de seu diâmetro.

• C.

  da potência de operação.

• D.

  das dimensões do alimentador da antena.

• E.

  da amplitude do sinal a ser transmitido.

Antenas de transmissão e recepção, com ganhos de 20 dBi e 10 dBi, respectivamente, operam com uma freqüência de 1 GHz e distam 1 km uma da outra. A atenuação do sinal é devida somente à perda de propagação no espaço livre. Quando a potência na entrada da antena de transmissão for de 100 W, a máxima potência entregue à carga da antena de recepção, em mW, será:

• A.



• B.



• C.



• D.



• E.



Antenas de transmissão e recepção, com ganhos de 20 dBi e 10 dBi, respectivamente, operam com uma freqüência de 1 GHz e distam 1 km uma da outra. A atenuação do sinal é devida somente à perda de propagação no espaço livre. Quando a potência na entrada da antena de transmissão for de 100 W, a máxima potência entregue à carga da antena de recepção, em mW, será:

• A.



• B.



• C.



• D.



• E.

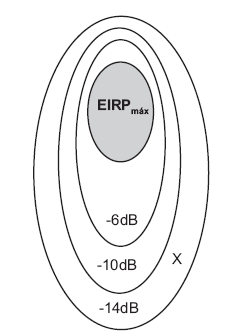

Um satélite geoestacionário apresenta a cobertura visualizada na figura acima. A área escurecida representa a EIRP máxima emitida pelo satélite, enquanto as áreas entre as curvas de nível representam degraus decrescentes da EIRP. Uma estação terrena está localizada no ponto marcado com um X. A antena desta estação está apontada perfeitamente para o satélite e apresenta um ângulo de elevação de 90^o.

Nestas condições, a potência entregue pela antena receptora ao receptor será, em dBW, igual a:

• A.

  −109,6

• B.

  −123,6

• C.

  −124,9

• D.

  −133,6

• E.

  −147,6
