Questões sobre Comunicação via satélite

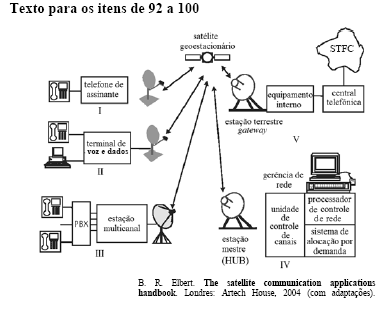

Sistemas via satélite geoestacionário vêm sendo empregados no estabelecimento de redes de telefonia fixa para interconectar usuários tanto residenciais quanto empresariais, espalhados em vastas regiões do globo. Essas redes via satélite permitem conectar usuários a sistemas de telefonia fixa comutada (STFC), garantindo flexibilidade e uma relação custo-benefício atraente, principalmente em países em desenvolvimento ou que possuem grandes áreas a serem atendidas, como no caso do Brasil. A figura acima ilustra uma rede que usa tecnologia VSAT (very small aperture terminals) e os seus principais elementos, que são utilizados no estabelecimento e na conexão de redes de telefonia fixa via satélite geoestacionário.

Considerando as informações apresentadas e que a rede VSAT mostrada utilize apenas um transponder de satélite, julgue os itens seguintes.

Caso a rede ilustrada seja utilizada para a transmissão de sinais de voz na forma de um sistema VoIP (voice over IP), é correto concluir que essa rede deve operar com garantia de latência inferior a 100 ms e ser capaz de prover transmissão a taxas em bps fixas, permitindo que os algoritmos de transmissão típicos de sistemas VoIP se ajustem ao sistema via satélite.

• C. Certo
• E. Errado

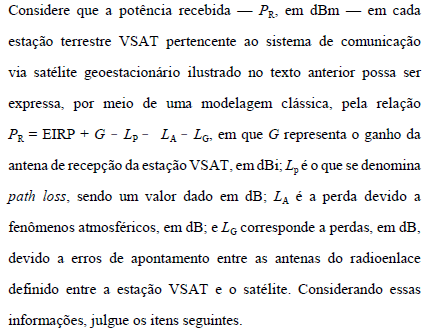

Em um sistema via satélite geoestacionário, da relação PR apresentada, apenas LA varia com o tempo, de forma instantânea, se esse sistema for do tipo bent-pipe. Essa variação de LA deve-se a alterações das condições atmosféricas no enlace em decorrência, por exemplo, de chuva e de neblina.

• C. Certo
• E. Errado

A taxa de erro de bits, de símbolos e de frames de um sistema via satélite depende da razão entre a potência recebida PR e a potência do ruído e interferência verificada no sistema receptor do enlace. A disponibilidade desse sistema também depende da referida razão e da margem de desvanecimento, que pode ser determinada a partir de PR e da sensibilidade do sistema receptor para determinada taxa de erro desejada.

• C. Certo
• E. Errado

Os limiares de disponibilidade e de desempenho de um sistema via satélite são, normalmente, idênticos e são determinados a partir da potência recebida PR mínima que garante uma taxa de erro de bits inferior a um limiar acima do qual não há sincronismo no enlace.

• C. Certo
• E. Errado

Cintilações correspondem a variações no nível de potência recebida P_R e podem causar desvanecimentos tanto de pequena quanto de grande escalas em enlaces via satélite geoestacionário. Fenômenos tanto na ionosfera quanto na troposfera podem causar as referidas cintilações, sendo aquelas provocadas na ionosfera mais rápidas que as provocadas na troposfera.

• C. Certo
• E. Errado

Ainda considerando as informações apresentadas relativas ao satélite Atlantic Bird™ 1, julgue o item a seguir.

Considere que, em determinado ponto de recepção dentro da área de cobertura de downlink do satélite descrito, a potência recebida na entrada de um sistema receptor ali instalado seja igual a -105 dBm, sendo a temperatura equivalente de ruído da antena desse receptor, nas condições de operação, igual a 55 K. Considere, ainda, que o diagrama de blocos desse sistema receptor, que opera com temperatura ambiente de 300 K, seja o ilustrado a seguir, em que foram informados ganhos e temperaturas efetivas de ruído dos seus diferentes componentes. Nessa situação, sabendo-se que o satélite Atlantic Bird%u2122 1 é do tipo bent pipe e que a relação entre a potência da portadora modulada e a potência do ruído no uplink do sistema via satélite é igual a 15 dB, é correto concluir que esse sistema receptor opera com probabilidade de erro de bit inferior a 10 %u20136 , caso a técnica de modulação DPSK seja empregada para o transporte de informação à taxa de 2 Mbps.

• C. Certo
• E. Errado

Figuras para os itens de 100 a 106

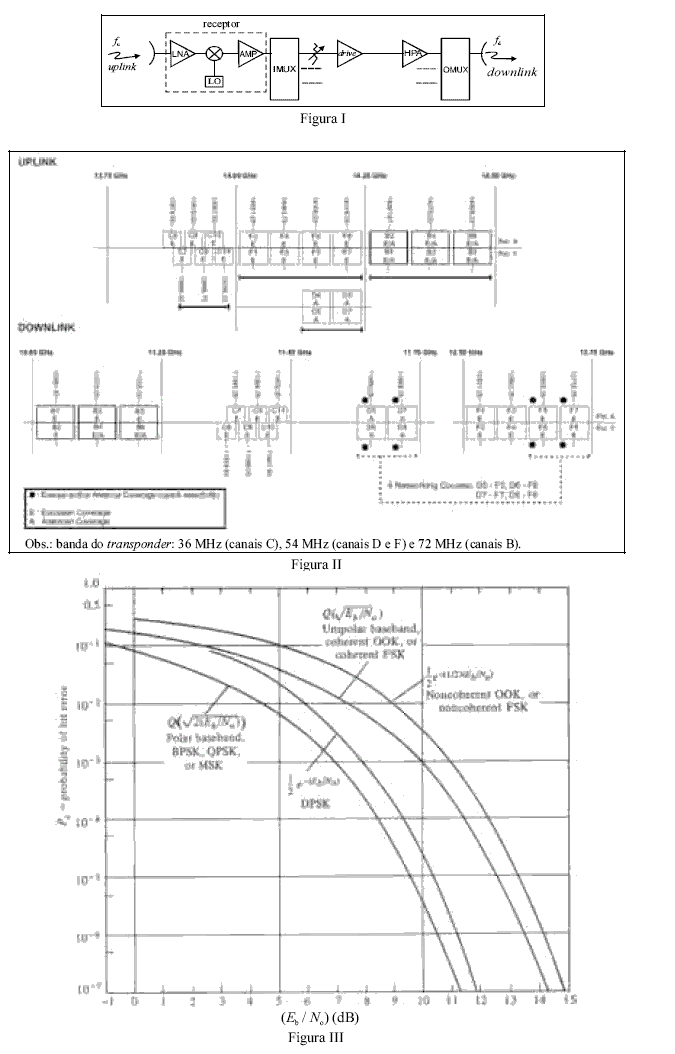

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

Considere que determinada prestadora de serviços de telecomunicações deva executar serviço de telecomunicações via satélite regulado pela Lei Geral de Telecomunicações (Lei n.º 9.472/1997 – LGT) e, para isso, tenha verificado que, tanto o satélite Atlantic Bird™ 1 quanto outros satélites denominados satélites brasileiros propiciam condições equivalentes para a aludida execução. Nessa situação hipotética, sabendo-se que o satélite da Eutelsat descrito não constitui satélite brasileiro, por lei, deverá ser dada preferência ao emprego de satélites brasileiros para a execução do referido serviço de telecomunicações.

• C. Certo
• E. Errado

Figuras para os itens de 100 a 106

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

Considere que determinadas atividades de telecomunicações sejam exploradas utilizando-se a capacidade do satélite da Eutelsat descrito sem a competente concessão, permissão ou autorização. Nesse caso, como tais atividades são consideradas clandestinas segundo as normas da LGT, cabe pena de detenção — que pode ser aumentada se houver dano a terceiro —, além de multa, incorrendo na mesma pena quem direta ou indiretamente concorrer para o crime.

• C. Certo
• E. Errado

Figuras para os itens de 100 a 106

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

Caso o satélite Atlantic Bird™ 1 descrito tenha seu ponto subsatélite deslocado de 1 o para Oeste da sua posição original, uma estação terrena que estiver posicionada no Brasil, dentro da região de cobertura do satélite, para poder efetuar o correto apontamento com esse satélite, deverá ter seu ângulo de azimute diminuído e o seu ângulo de elevação aumentado.

• C. Certo
• E. Errado

Figuras para os itens de 100 a 106

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.

 A partir dessas informações, julgue os itens seguintes.

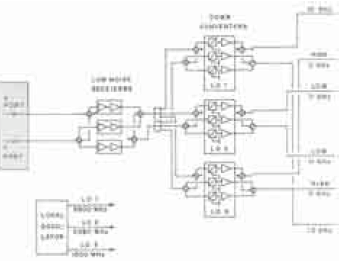

Com base nas informações apresentadas, é correto inferir que o satélite Atlantic Bird™ 1 implementa um esquema de recepção semelhante ao do diagrama de blocos ilustrado na figura a seguir.

• C. Certo
• E. Errado
