Questões sobre Comunicações ópticas

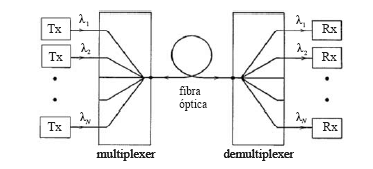

A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.

Considere-se que o sistema mostrado tenha comprimento total de 1.000 km e que, para viabilizar esse enlace, seja utilizada fibra óptica na janela de 1,3 ��m a 1,6 ��m e amplificadores ópticos com controle de dispersão. Nesse caso, sabendo-se que a separação entre canais é de 0,4 nm e que cada canal pode transportar 40 Gbps, então o produto efetivo taxa de transmissão versus distância para esse enlace é de 30.000 Tbps.

• C. Certo
• E. Errado

A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.

Em cada módulo transmissor Tx mostrado na figura deve existir uma fonte de luz que é modulada pelo sinal de informação a ser transmitido. Atualmente, tem sido usada como fonte de luz, principalmente nos enlaces de longa distância, uma nova classe de laser semicondutor, conhecida como vertical-cavity surfaceemitting lasers (VCSELs).

• C. Certo
• E. Errado

A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.

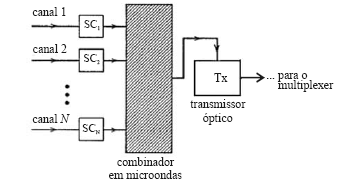

Antes de cada um dos N comprimentos de onda de luz mostrados serem modulados no Tx, a informação a ser transmitida pode ser combinada eletricamente por meio do esquema SCM (subcarrier multiplexing) ilustrado na figura a seguir. Esse esquema tem como vantagem a flexibilidade de projeto de redes, possibilitando combinar modulação analógica e digital para a transmissão de múltiplos canais de voz, dados e sinais de vídeo.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação ópticos, julgue os itens a seguir.

Nos sistemas que utilizam tecnologia WDM (wavelength division multiplexing), em cada comprimento de onda, que é tratado como um canal individual, pode-se transmitir tráfego homogêneo ou heterogêneo. Dessa forma, considerando-se, por exemplo, três canais, cada um deles pode transportar tráfego SDH (synchronous digital hierarchy), ATM (asynchronous transfer mode) e dados Internet.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação ópticos, julgue os itens a seguir.

Uma rede óptica WDM é constituída com diversos nós (ou roteadores), que podem ser completamente interconectados formando-se uma arquitetura em malha ou em anel. Um sistema WDM pode ser designado por dense WDM (DWDM) ou coarse WDM (CWDM).

• C. Certo
• E. Errado

Com relação a sistemas de comunicação ópticos, julgue os itens a seguir.

Entre os parâmetros que devem ser considerados em um sistema DWDM, incluem-se o número de canais e a largura de banda de cada canal, bem como a separação em freqüência entre canais. Nesse sistema, o comprimento de onda, a largura do canal, a taxa de bits, o tipo de fibra e o comprimento de fibra, entre outros, determinam a dispersão no enlace óptico.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação ópticos, julgue os itens a seguir.

Atualmente, as redes de comunicação óptica apresentam, tipicamente, quatro camadas: IP, para aplicação; ATM, para engenharia de tráfego; SONET/SDH, para transporte; e DWDM, para capacidade.

• C. Certo
• E. Errado

Com relação a sistemas de comunicação ópticos, julgue os itens a seguir.

A principal função de um demultiplexador óptico é separar as diferentes cores de um feixe de luz composto de múltiplas freqüências. Esse dispositivo pode ser embasado em componentes passivos, como prismas e filtros espectrais, ou em uma combinação de componentes passivos e detectores sintonizáveis. Em geral, um demultiplexador passivo pode também ser usado como multiplexador óptico.

• C. Certo
• E. Errado

Julgue os itens a seguir com relação a dispositivos ópticos, efeitos lineares e não-lineares em fibras e em dispositivos ópticos.

A quantidade de canais em um sistema WDM é limitada, entre outros, pela FWM (four-wave mixing), um efeito nãolinear que resulta da dependência do índice de refração da fibra com a potência de luz. Esse efeito pode ser minimizado com o uso de fibras com dispersão deslocada.

• C. Certo
• E. Errado

Julgue os itens a seguir com relação a dispositivos ópticos, efeitos lineares e não-lineares em fibras e em dispositivos ópticos.

A estrutura de um laser semicondutor é caracterizada basicamente por uma região ativa, onde ocorre emissão estimulada de fótons; um guia de onda óptico, para limitar a propagação da luz a uma única direção; e uma cavidade óptica, na qual a luz sofre múltiplas reflexões para propósito de ganho e filtragem.

• C. Certo
• E. Errado
