Questões sobre Eletrônica analógica e digital

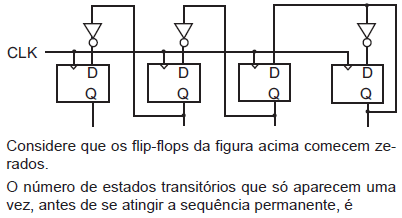

• A.

  0

• B.

  1

• C.

  2

• D.

  3

• E.

  4

• A.

  S = -4 - A -B - C

• B.

  S = 3 - A -B - C

• C.

  S = -A -B - C

• D.

  S = -3 - A -B - C

• E.

  S = 4 - A -B - C

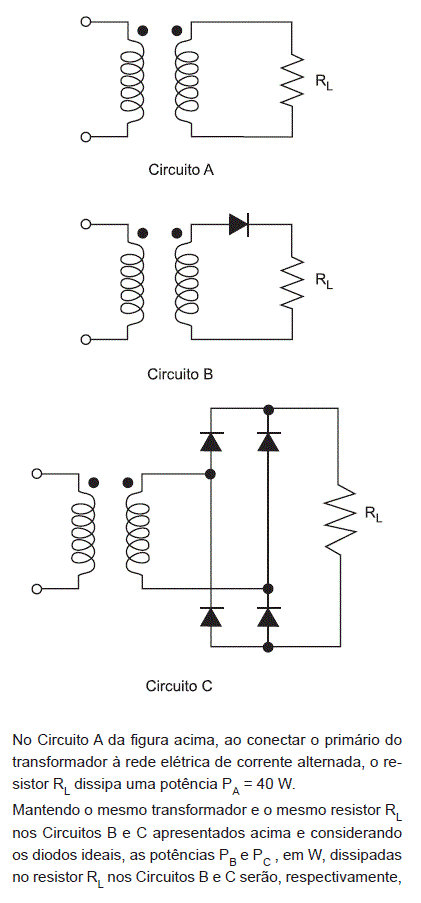

• A.

  40 e 80

• B.

  40 e 20

• C.

  20 e 80

• D.

  20 e 40

• E.

  20 e 20

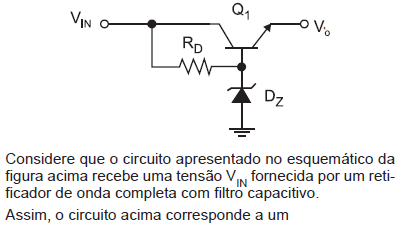

• A.

  conversor Buck

• B.

  conversor Boost

• C.

  conversor Flyback

• D.

  conversor CC-CA

• E.

  regulador de tensão

Sobre dispositivos semicondutores de potência, considere as afirmativas a seguir.

I - O diodo e o SCR são dispositivos que são capazes de conduzir corrente em apenas um sentido e bloquear a condução no sentido oposto.

II - Ao contrário do diodo, o SCR pode ser operado como uma chave, onde a tensão de porta permite comandar a abertura e o fechamento da chave.

III - Assim como um SCR, um DIAC funciona como uma chave comandada por um sinal aplicado ao terminal de porta, sendo capaz de conduzir nos dois sentidos.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Um contador binário assíncrono de 4 bits apresenta na saída o número 1010. São aplicados quatro pulsos à sua entrada. O novo valor apresentado pelo contador será:

• A. 1111.
• B. 1110.
• C. 0010.
• D. 0111.
• E. 0101.

Um contador binário construído com o emprego de seis flip-flops do tipo JK é capaz de dividir a frequência do sinal digital aplicado à sua entrada por:

• A. 8.
• B. 10.
• C. 16.
• D. 32.
• E. 64.

Com relação à construção de contadores digitais com base em flip-flops, considere as seguintes afirmativas:

1. Após o RESET foram aplicados sete pulsos à entrada de um contador BCD, o que o faz passar ao estado 0111.

2. Para implementar um contador binário capaz de contar até 3.999, são necessários 13 flip-flops JK.

3. A capacidade máxima de contagem para cinco contadores BCD ligados em cascata é de 99.999.

4. O estado de um contador binário com flip-flop JK muda quando a entrada CK vai de 1 para 0.

5. Um contador binário composto de três flip-flops JK é capaz de contar até o decimal 8 (oito).

Assinale a alternativa correta.

• A. As afirmativas 1, 2, 3, 4 e 5 são verdadeiras.
• B. Somente as afirmativas 1, 2, 3 e 4 são verdadeiras.
• C. Somente as afirmativas 1, 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1 e 2 são verdadeiras.
• E. Somente as afirmativas 3 e 5 são verdadeiras.

• A. módulo 5.
• B. módulo 6.
• C. módulo 7.
• D. módulo 8.
• E. módulo 10.

As portas lógicas do tipo XOR (OU EXCLUSIVO) são circuitos digitais que correspondem, em sua essência, a um circuito:

• A. comparador de igualdade.
• B. somador de tensão.
• C. comparador de tensão.
• D. gerador de paridade.
• E. gerador de magnitude.
