Questões sobre Fenômenos de reflexão, refração e difração

Acerca de antenas e propagação, julgue os itens seguintes.

Refração é o fenômeno físico mediante o qual as radiações eletromagnéticas contornam os obstáculos físicos.

• C. Certo
• E. Errado

A respeito de propagação de ondas eletromagnéticas, julgue os itens subsecutivos.

Pelo fenômeno da difração, é possível explicar a propagação de ondas troposféricas.

• C. Certo
• E. Errado

Considere o plano separando o vácuo (z < 0) de um meio não magnético (z > 0), com condutividade nula e constante dielétrica igual a 16. Considere, ainda, que uma onda plana uniforme, com frequência de 300 MHz, oriunda do vácuo, incida normalmente no plano z = 0. Com base nessas informações, julgue os itens seguintes.

Em z = 0, o módulo do coeficiente de reflexão de tensão é menor que 0,7.

• C. Certo
• E. Errado

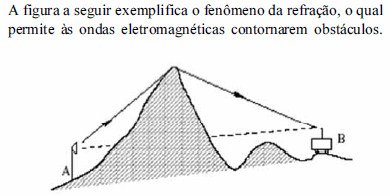

Acerca de antenas e propagação, julgue os itens subsequentes.

• C. Certo
• E. Errado

Ao analisar um enlace de comunicações, um engenheiro verificou que poderia considerar a Terra, entre o transmissor e o receptor, como plana, e que o sinal captado na recepção seria a soma do raio direto com o raio refletido no solo, sem nenhuma obstrução. Sabe-se que, para esse tipo de modelo, após certa distância do transmissor, a potência do sinal apresenta um decaimento proporcional à d⁻⁴, onde d é a distância ao transmissor. Essa região é denominada Zona de Difração. Considera-se o ponto mais afastado do transmissor, no qual a intensidade do campo elétrico apresenta um valor igual à intensidade do campo elétrico no espaço livre, como o início da Zona de Difração. A frequência do sinal empregada é de 300 MHz e tanto a antena transmissora quanto a antena receptora estão em uma altura de 10 m do solo. O valor da distância ao transmissor, para esse enlace, em metros, no qual a Zona de Difração se inicia é

• A.

  600

• B.

  1.200

• C.

  2.400

• D.

  3.600

• E.

  4.800

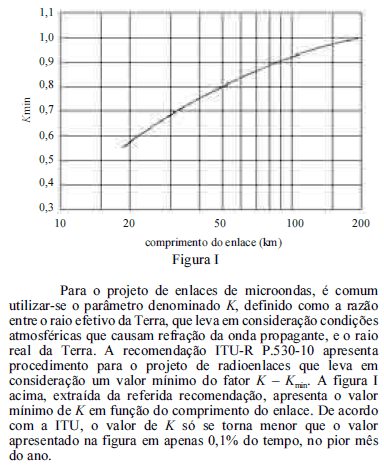

Com relação a refração de ondas eletromagnéticas e propagação em radiovisibilidade, julgue os itens a seguir.

O fenômeno de refração é definido primariamente como a mudança de percurso que ocorre em uma onda transmitida, quando ela incide na fronteira entre dois dielétricos que apresentam constantes dielétricas diferentes.

• C. Certo
• E. Errado

Com relação à propagação de ondas eletromagnéticas nas diferentes faixas de frequência, julgue os itens seguintes.

Durante a noite, as ondas médias podem se propagar por reflexão na ionosfera.

• C. Certo
• E. Errado

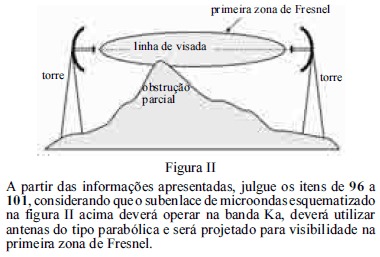

Considere-se que o subenlace referido tenha sido projetado de acordo com as informações apresentas e tenha sido instalado. Nesse caso, se o sistema passasse a operar em banda C, em vez de operar na banda Ka como esperado, haveria incremento da obstrução da primeira zona de Fresnel mostrada na figura II, o que, normalmente, acarretaria maior perda por difração.

• C. Certo
• E. Errado

Com respeito a fibras ópticas, julgue os próximos itens.

A propagação de ondas eletromagnéticas na fibra deve-se ao fenômeno da difração.

• C. Certo
• E. Errado

• C. Certo
• E. Errado
