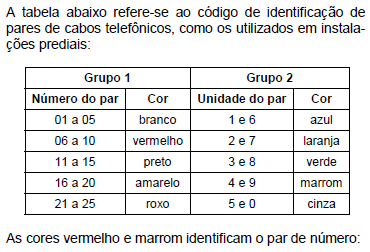

Questões sobre Instalações elétricas prediais

• A.

  04

• B.

  09

• C.

  10

• D.

  16

• E.

  22

Assinale a opção que indica os quatro elementos fundamentais que formam uma rede de telecomunicações interna de uma edificação.

• A.

  Cabeamento estruturado, equipamentos ativos, rádios transmissores (wireless) e sistema de gerenciamento.

• B.

  Equipamentos ativos, equipamentos passivos, equipamentos periféricos e equipamentos de processamento de dados.

• C.

  Cabos coaxiais, cabos UTP (Unshielded Twisted Pair), cabos ópticos e conectores.

• D.

  Espaços, encaminhamentos, cabeamento e equipamentos ativos.

• E.

  Equipamentos de telefonia, equipamentos de comutação de dados em rede local (switch), equipamentos de intercomunicação e sistema de gerenciamento.

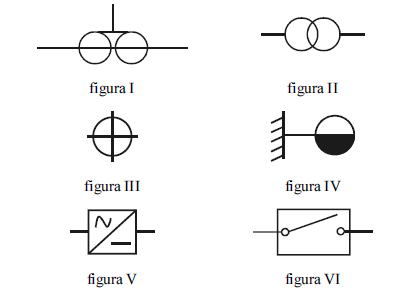

Com referência aos símbolos elétricos exibidos nas figuras de I a VI acima, os quais constam na norma NBR 5444 (símbolos gráficos para instalações elétricas prediais) da Associação Brasileira de Normas Técnicas (ABNT), julgue os itens que se seguem.

Os símbolos das figuras V e VI representam, respectivamente, um gerador e um disjuntor a seco.

• C. Certo
• E. Errado

Com referência aos símbolos elétricos exibidos nas figuras de I a VI acima, os quais constam na norma NBR 5444 (símbolos gráficos para instalações elétricas prediais) da Associação Brasileira de Normas Técnicas (ABNT), julgue os itens que se seguem.

O símbolo da figura I representa um transformador de corrente de dois núcleos e o da figura II, um transformador de potência.

• C. Certo
• E. Errado

Com referência aos símbolos elétricos exibidos nas figuras de I a VI acima, os quais constam na norma NBR 5444 (símbolos gráficos para instalações elétricas prediais) da Associação Brasileira de Normas Técnicas (ABNT), julgue os itens que se seguem.

O símbolo da figura III representa um ponto de luz de emergência na parede, com alimentação independente.

• C. Certo
• E. Errado

Com referência aos símbolos elétricos exibidos nas figuras de I a VI acima, os quais constam na norma NBR 5444 (símbolos gráficos para instalações elétricas prediais) da Associação Brasileira de Normas Técnicas (ABNT), julgue os itens que se seguem.

O símbolo da figura IV representa uma tomada para rádio e televisão.

• C. Certo
• E. Errado

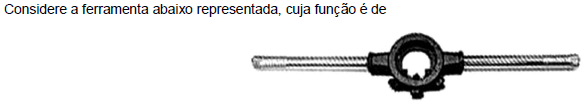

• A.

  preparar rosca em eletroduto rígido.

• B.

  curvar eletroduto rígido de metal.

• C.

  cortar eletroduto rígido de PVC.

• D.

  cortar eletroduto flexível de PVC.

• E.

  fixar abraçadeira em eletroduto rígido de metal.

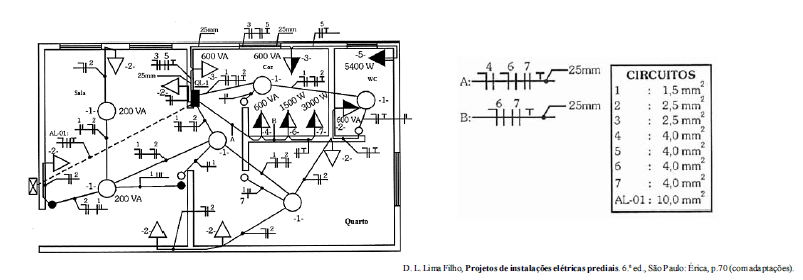

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

Na planta, há indicação para que os eletrodutos sejam embutidos apenas nas paredes e no teto.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

Para um circuito formado somente pelas lâmpadas mostradas na planta, se cada lâmpada da sala consumir 200 W e as demais lâmpadas consumirem 100 W, a resistência equivalente desse circuito será inferior a 25 ohms.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

Na planta, todas as tomadas possuem os condutores fase, neutro e terra.

• C. Certo
• E. Errado
