Questões sobre Linhas de Transmissão

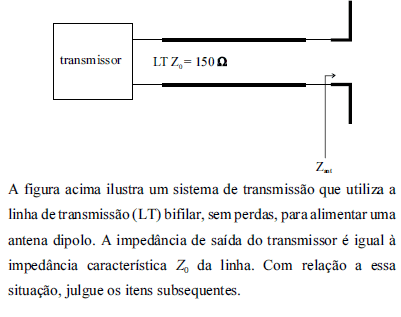

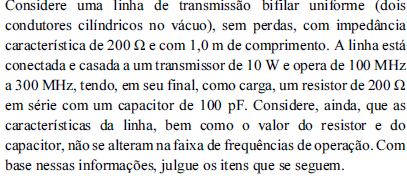

Nessa situação, a impedância no final da linha em 100 MHz é igual a 200 Ω.

• C. Certo
• E. Errado

Deseja-se instalar um enlace de dados entre duas localidades, utilizando fi bra óptica multimodo com equipamentos que operam com comprimento de onda de 1300 nm. Considerando que o cabo escolhido tem uma atenuação de 0,6 dB/km, que a potência transmitida é de 2 mW e que a sensibilidade do receptor é de 4 W, deseja-se saber qual a distância máxima que esse enlace pode ter. Considerando que o enlace terá 4 (quatro) conectores (cada um atenua 0,5 dB) e duas fusões (cada uma atenua 0,2 dB), assinale a opção que mais se aproxima desse valor [Considere log (2) = 0,3].

• A.

  23

• B.

  23

• C.

  43

• D.

  45

• E.

  48

Em uma transmissão rádio, sem obstáculos, se dobrarmos a distância entre as antenas transmissora e receptora, a atenuação no espaço livre aumentará em aproximadamente

• A.

  6 dB.

• B.

  2 dB.

• C.

  10 dB.

• D.

  1 dB.

• E.

  3 dB.

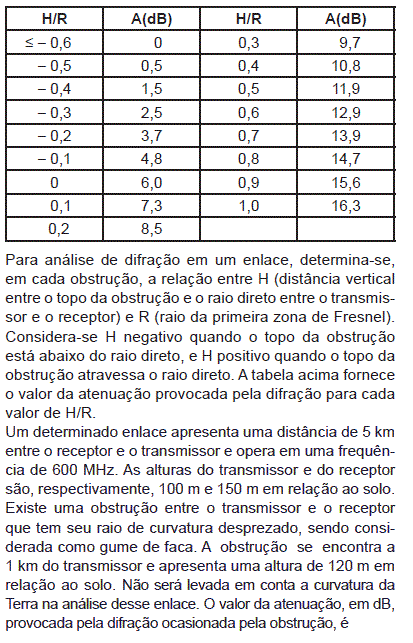

• A.

  menor do que 0,5.

• B.

  maior ou igual a 0,5 e menor do que 2,5.

• C.

  maior ou igual a 2,5 e menor do que 8,0.

• D.

  maior ou igual a 8,0 e menor do que 14,0.

• E.

  maior ou igual a 14,0.

A atenuação sofrida pelo sinal ao ser enviado do transmissor ao receptor, a largura de banda de um sistema de comunicação, os distúrbios que corrompem o sinal na entrada do receptor e a complexidade das técnicas de transmissão e recepção sofrem influência direta do tipo de canal de transmissão utilizado. A esse respeito, considere as afirmativas a seguir.

I – A fibra óptica é o canal de transmissão confi nado que apresenta os menores valores de atenuação e de largura de banda.

II – Em sistemas que usam fibra óptica monomodo, é mais apropriado empregar led do que laser.

III – Uma desvantagem da fibra óptica é que as interfaces utilizadas nos transmissores e receptores são mais caras do que as elétricas.

Está correto APENAS o que se afirma em

• A.

  I

• B.

  II

• C.

  III

• D.

  I e II

• E.

  I e III

Acerca de linhas de transmissão e parâmetros associados, julgue os itens a seguir.

VSWR (voltage standing wave return) é uma unidade de medida que caracteriza o desbalanceamento entre a linha de transmissão e a antena. Alto valor de VSWR e perdas adicionais podem ser ocasionados pelos conectores usados entre a linha e a antena.

• C. Certo
• E. Errado

Acerca de linhas de transmissão e parâmetros associados, julgue os itens a seguir.

O descasamento de impedâncias pode ser avaliado pela perda de retorno, definida, em dB, como a relação entre a potência que é inserida na antena pela linha de transmissão e a potência refletida pela antena.

• C. Certo
• E. Errado

Acerca de linhas de transmissão e parâmetros associados, julgue os itens a seguir.

Diferentes modelos de cabos coaxiais estão disponíveis para uso em uma rede de telecomunicações; o que varia, basicamente, é a perda de sinal por metro de comprimento do cabo: para um mesmo diâmetro, quanto maior a frequência do sinal, menor a perda por metro. O diâmetro do cabo é determinado a partir da distância entre a antena e o transmissor: quanto maior essa distância, menor deve ser o diâmetro do cabo.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.

Ao contrário da linha de transmissão de fios paralelos, a linha coaxial ilustrada é uma estrutura desbalanceada, tal que, ao ser usada diretamente para a alimentação de uma antena dipolo, acarretará alteração no diagrama de radiação típico dessa antena. Esse problema pode ser resolvido, na prática, com o uso de um balun bazooka.

• C. Certo
• E. Errado
