Questões sobre Propagação no espaço livre

Acerca de antenas e propagação, julgue os itens seguintes.

• C. Certo
• E. Errado

Os fundamentos para realizar o planejamento de um enlace em espaço livre são fornecidos pela equação de Friis. Essa equação expressa a potência recebida em termos da potência transmitida, dos ganhos das antenas de transmissão e recepção e de perdas ocorridas no espaço livre. Nessa equação, a

• A. potência recebida é inversamente proporcional ao quadrado da distância.
• B. potência recebida é diretamente proporcional ao quadrado do ganho da antena de transmissão.
• C. potência recebida é diretamente proporcional ao quadrado do ganho da antena de recepção.
• D. perda no espaço livre leva em conta o efeito de desvanecimento.
• E. perda no espaço livre leva em conta o efeito do ruído.

Acerca de antenas e propagação, julgue os itens subsequentes.

Considerando-se uma dada distância entre transmissor e receptor, a perda de percurso, em nenhum ambiente, será menor que a encontrada no espaço livre.

• C. Certo
• E. Errado

Com relação a conceitos de propagação, julgue os itens a seguir.

O modelo de propagação no espaço livre é usado para prever a intensidade do sinal medido quando nenhuma obstrução está presente entre o transmissor e o receptor. Os sistemas de comunicação por satélite e os enlaces de rádio de micro-ondas com linha de visada normalmente experimentam a propagação em espaço livre. Pela equação do espaço livre de Friis, a potência do sinal recebido cai com o inverso da distância.

• C. Certo
• E. Errado

Na transmissão de sinal de rádio em sistemas de comunicação, há a preocupação com a propagação do sinal (menor perda), que possui relação com a frequência utilizada. Considerando as faixas de frequência mais conhecidas do espectro eletromagnético, assinale a alternativa que apresenta, da esquerda para a direita, faixas de frequência em ordem decrescente de perda por propagação multipercurso em espaço livre.

• A.

  ELF – VLF – HF.

• B.

  SSF – VHF – SHF.

• C.

  SHF – UHF – VHF.

• D.

  VLF – VHF – SHF.

• E.

  HF – SHF – SSF.

Com relação a onda eletromagnética, julgue os próximos itens.

No espaço livre, a onda eletromagnética possui apenas a componente de campo elétrico.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

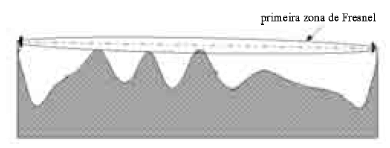

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Nesse enlace, a perda por espaço livre é superior a 130 dB.

• C. Certo
• E. Errado

As perdas de propagação de um sistema de microondas em espaço livre, não é função:

1. da potência de transmissão.

2. da freqüência do sinal.

3. da longitude do ponto.

4. da sensibilidade de recepção.

Está (ão) correta(s

• A.

  1 e 2, apenas.

• B.

  1, 2 e 3, apenas.

• C.

  3, apenas.

• D.

  3 e 4, apenas.

• E.

  2 e 3, apenas

A potência de um sinal que se propaga no espaço livre diminui com o quadrado da distância entre o emissor e o receptor. No entanto, em um sistema de telefonia celular móvel, o nível do sinal transmitido captado pela antena do receptor pode variar sensivelmente, mesmo quando ocorrem pequenas variações da distância entre o transmissor e o receptor. Esse fenômeno, que não pode ser justificado pela atenuação de espaço livre, é tipicamente provocado pelo:

• A.

  desvanecimento por percursos múltiplos.

• B.

  sombreamento.

• C.

  efeito do ruído impulsivo.

• D.

  efeito da interferência co-canal.

• E.

  aumento da potência do ruído.
