Questões de Engenharia de Telecomunicações da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

A primeira zona de Fresnel define a quantidade de energia eletromagnética que pode ser absorvida pelo sistema receptor do enlace descrito. Dessa forma, quanto menor o volume dessa zona, mais concentrada é a energia que é transmitida e recebida no receptor e menor é, por conseqüência, a dispersão dessa energia. Desse modo, quanto maior a diretividade das antenas transmissora e receptora utilizadas no enlace, menor será o volume da primeira zona de Fresnel, vista como um elipsóide.

• C. Certo
• E. Errado

Com relação a circuitos e dispositivos eletrônicos, julgue os itens seguintes.

O circuito ilustrado na figura a seguir permite o controle da qualidade de áudio produzida pelo alto-falante. Caso se deseje obter componentes de mais altas freqüências no altofalante, o resistor variável R deverá ser posicionado em 1.

• C. Certo
• E. Errado

Acerca das técnicas utilizadas e das características principais encontradas em sistemas wireless que implementam as tecnologias WCDMA, WiMAX e Wi-Fi, e com relação aos serviços que podem ser providos utilizando-se essas tecnologias e suas variantes, julgue os itens de 106 a 117.

Considere a seguinte situação hipotética. Um sistema wireless que utiliza a técnica OFDM deverá ser configurado para ser implantado no centro urbano de uma metrópole, onde valores de delay spread rms medidos se encontram na faixa de 1 :s a 3 :s. A banda total do sistema é de 20 MHz, em que N subportadoras ortogonais moduladas em BPSK compartilham o espectro correspondente a essa banda de freqüências. Para minimizar efeitos de interferência intersimbólica (ISI) devido a múltiplos percursos, esse sistema transmite símbolos multiplexados OFDM de duração igual a 8t, em que t representa o valor mais pessimista com relação a ISI do delay spread rms medido na região onde o sistema será implantado. Nessa situação, sabendo-se que o referido sistema deverá empregar técnicas de transformada rápida de Fourier em base 2 para a obtenção do sinal OFDM a ser transmitido, é adequado que N seja igual a 256, desconsiderado-se o uso de extensão cíclica.

• C. Certo
• E. Errado

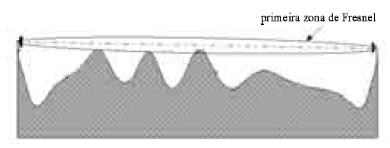

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

No enlace, há obstrução na denominada primeira zona de Fresnel, que, dependendo do percentual de obstrução, pode representar perdas ou ganhos de potência recebida no receptor.

• C. Certo
• E. Errado

Considere que pulsos retangulares e pulsos triangulares possam ser usados para representar os bits correspondentes ao sinal s_d(t). Nesse caso, de acordo com a teoria de Nyquist, para se obter um sinal PCM que ocupe menor banda de freqüências, é preferível a codificação com pulsos triangulares.

• C. Certo
• E. Errado

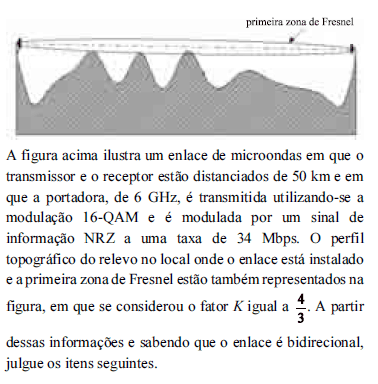

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Como as dimensões do elipsóide de Fresnel dependem da freqüência da portadora transmitida, se a freqüência dessa portadora fosse inferior à atualmente utilizada no enlace, seria possível obter um enlace nas condições denominadas em visibilidade.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

• C. Certo
• E. Errado

Um sinal analógico s(t) limitado em faixa, com banda igual a B Hz, deverá ser transmitido em um canal de comunicação na forma de uma portadora modulada de freqüência igual a fc Hz. Deseja-se que, no receptor, o sinal demodulado apresente a relação sinal/ruído mais alta possível.

Considerando a situação hipotética acima e com relação às técnicas de modulação AM e FM, julgue os itens seguintes.

Caso a portadora seja modulada em amplitude (AM), a banda do sinal modulado será igual a 2B, independentemente da potência com que se deseja transmiti-lo. Entretanto, caso a portadora seja modulada em freqüência (FM), a banda do sinal modulado dependerá da potência de transmissão desse sinal. Nesse caso, quanto maior a potência do sinal modulado, maior a sua banda.

• C. Certo
• E. Errado

Um sinal analógico s(t) limitado em faixa, com banda igual a B Hz, deverá ser transmitido em um canal de comunicação na forma de uma portadora modulada de freqüência igual a fc Hz. Deseja-se que, no receptor, o sinal demodulado apresente a relação sinal/ruído mais alta possível.

Considerando a situação hipotética acima e com relação às técnicas de modulação AM e FM, julgue os itens seguintes.

Para se obter determinada relação sinal/ruído na saída do demodulador, é necessário que o sinal modulado seja recebido com determinada potência na entrada do sistema receptor. Devido às características intrínsecas das técnicas de modulação AM e FM, e supondo-se as mesmas condições de transmissão e de propagação dos sinais, é possível obter-se a relação sinal/ruído desejada, utilizando-se menor potência, por meio da transmissão de sinais FM, comparativamente à potência do sinal modulado em AM.

• C. Certo
• E. Errado
