Questões de Engenharia de Telecomunicações da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Os satélites geoestacionários são muito utilizados porque acompanham a rotação da Terra e, por conseguinte, proporcionam um ponto de visada fixo a partir de uma estação terrestre. Acerca desse assunto, julgue os próximos itens. Considerando que a latência na transmissão de um sinal entre a Terra e um satélite geoestacionário seja de, aproximadamente, 250 ms, as comunicações por satélite se tornam inviáveis para a comunicação de dados, uma vez que a latência típica em redes de computadores é de 10 ms.

• C. Certo
• E. Errado

Os satélites geoestacionários são muito utilizados porque acompanham a rotação da Terra e, por conseguinte, proporcionam um ponto de visada fixo a partir de uma estação terrestre. Acerca desse assunto, julgue os próximos itens. A rede VSAT (very small aperture terminal), amplamente utilizada em comunicações por satélite, é composta por várias estações VSAT e um hub concentrador. Uma topologia comum, nesse tipo de rede, é a topologia em malha (mesh), cuja principal característica é o salto duplo, em que uma VSAT só consegue se comunicar com outra VSAT passando pelo hub.

• C. Certo
• E. Errado

Considerando que a figura acima representa um esquema de teste utilizado em um laboratório de comunicação óptica, julgue os itens seguintes, relativos a comunicações ópticas.

A atenuação e perda da energia luminosa por dispersão cromática e espalhamento do sinal que chega ao receptor, ocorre devido a uma macro curvatura, por exemplo, quando a fibra sofre uma curva acentuada.

• C. Certo
• E. Errado

Considerando que a figura acima representa um esquema de teste utilizado em um laboratório de comunicação óptica, julgue os itens seguintes, relativos a comunicações ópticas.

Os níveis de atenuação e o comprimento de onda na fibra óptica são parâmetros definidos em função do tipo de material utilizado na fabricação dessa fibra.

• C. Certo
• E. Errado

Considerando que a figura acima representa um esquema de teste utilizado em um laboratório de comunicação óptica, julgue os itens seguintes, relativos a comunicações ópticas.

As fibras ópticas multímodo, com índice degrau ou índice gradual, apresentam um núcleo de pequeno diâmetro, o que facilita seu alinhamento. No entanto, as desvantagens desse tipo de fibra incluem custo elevado, menor taxa de transmissão e maior atenuação que as fibras monomodo, o que, por sua vez, exige a utilização frequente de repetidores.

• C. Certo
• E. Errado

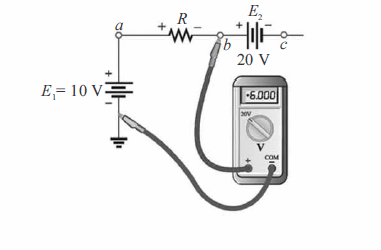

No circuito ilustrado na figura apresentada, as resistências elétricas dos fios que conectam os elementos desse circuito são desprezíveis. Com base nesse circuito, julgue os itens subsecutivos.

Para minimizar a interferência do voltímetro na medida desse circuito, é necessário que a impedância interna do voltímetro seja a maior possível.

• C. Certo
• E. Errado

No circuito ilustrado na figura apresentada, as resistências elétricas dos fios que conectam os elementos desse circuito são desprezíveis. Com base nesse circuito, julgue os itens subsecutivos.

A diferença de potencial entre os terminais do resistor R é igual a 4 V, e a diferença de potencial entre o ponto c e o nó terra é igual a -14 V.

• C. Certo
• E. Errado

Considerando que a figura apresentada ilustra um segmento de sistema de comunicações VoIP, e que, nesse sistema, a voz é a fonte de informação, julgue os itens seguintes.

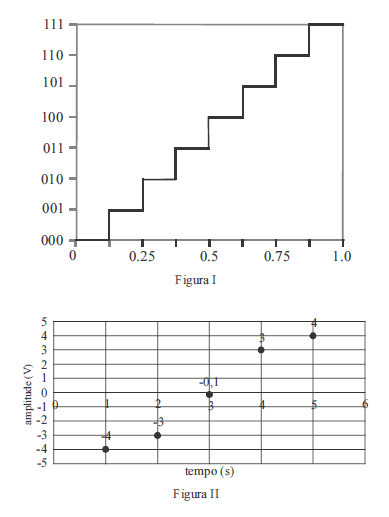

Considerando-se que a figura I ilustra um quantizador normalizado de oito níveis e a figura II representa o sinal emitido pela fonte de informação após a amostragem, cujos valores estão dentro do intervalo [-5,5], é correto afirmar que o sinal digital na saída do conversor será igual a 000001011110111.



• C. Certo
• E. Errado

Considerando que a figura apresentada ilustra um segmento de sistema de comunicações VoIP, e que, nesse sistema, a voz é a fonte de informação, julgue os itens seguintes.

Se o modem utilizar modulação ASK binária, se a banda no canal de saída permitir transmissão de 4 kbps, e se a transmissão for full-duplex, então a banda será de 4 kHz em cada sentido, e ambas portadoras poderão estar em 2 kHz.

• C. Certo
• E. Errado

Considerando que a figura apresentada ilustra um segmento de sistema de comunicações VoIP, e que, nesse sistema, a voz é a fonte de informação, julgue os itens seguintes.

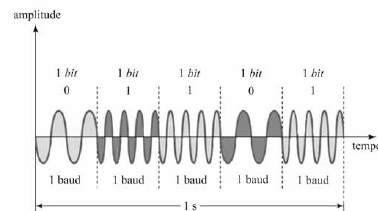

A figura a seguir representa um tipo de modulação conhecido como QPSK (quadrature phase shift keying).

• C. Certo
• E. Errado
