Questões de Engenharia de Telecomunicações da Escola de Administração Fazendária (ESAF)

Deseja-se instalar um enlace de dados entre duas localidades, utilizando fi bra óptica multimodo com equipamentos que operam com comprimento de onda de 1300 nm. Considerando que o cabo escolhido tem uma atenuação de 0,6 dB/km, que a potência transmitida é de 2 mW e que a sensibilidade do receptor é de 4 W, deseja-se saber qual a distância máxima que esse enlace pode ter. Considerando que o enlace terá 4 (quatro) conectores (cada um atenua 0,5 dB) e duas fusões (cada uma atenua 0,2 dB), assinale a opção que mais se aproxima desse valor [Considere log (2) = 0,3].

• A.

  23

• B.

  23

• C.

  43

• D.

  45

• E.

  48

Em uma transmissão rádio, sem obstáculos, se dobrarmos a distância entre as antenas transmissora e receptora, a atenuação no espaço livre aumentará em aproximadamente

• A.

  6 dB.

• B.

  2 dB.

• C.

  10 dB.

• D.

  1 dB.

• E.

  3 dB.

Segundo o teorema de Shannon, publicado em 1948, também conhecido como lei Shannon-Hartley, a capacidade de transmissão de informação de um canal de comunicação, em bits por segundo, contaminado por ruído gaussiano branco, depende dos seguintes fatores:

• A.

  somente da banda passante do canal.

• B.

  da banda passante e da relação sinal/ruído do canal.

• C.

  da banda passante, da relação sinal/ruído do canal e do tipo de modulação.

• D.

  da relação sinal/ruído do canal e do tipo de modulação.

• E.

  da banda passante, da relação sinal/ruído do canal e do tipo de codifi cação realizada nos dados a serem transmitidos.

• A.

  a impedância de entrada do receptor se aproxima da impedância do cabo.

• B.

  a impedância de entrada do receptor se aproxima da impedância de saída do transmissor.

• C.

  a impedância de entrada do receptor se aproxima do paralelo das impedâncias do cabo e de saída do transmissor.

• D.

  a impedância de entrada do receptor é muito maior que a de saída do transmissor.

• E.

  a impedância de entrada do receptor é muito menor que a de saída do transmissor.

Em uma comunicação digital, a quantidade média de informação por símbolo, gerado de forma estatisticamente independente por uma fonte, é máxima quando

• A.

  a quantidade de bits de cada símbolo é múltipla de 2 (dois).

• B.

  a quantidade de símbolos do alfabeto é múltipla de 2 (dois).

• C.

  a quantidade de símbolos do alfabeto é potência de 2 (dois).

• D.

  todos os símbolos têm a mesma probabilidade de ocorrência.

• E.

  utiliza-se um codifi cador convolucional ideal.

• A.



• B.



• C.



• D.



• E.



Considere o padrão IEEE 802.11 para transmissão de dados sem fio e indique a opção correta.

• A.

  Os padrões 802.11b, 802.11g e 802.11n operam na faixa de 2,4 GHz.

• B.

  Os padrões 802.11a, 802.11b e 802.11g operam na faixa de 2,4 GHz.

• C.

  Esse padrão define três tipos de frames: dados, gerenciamento e broadcast.

• D.

  Esse padrão define a operação em três camadas do modelo OSI: física, enlace (data link) e rede (network).

• E.

  O padrão define 14 canais sem interseções, separados em frequência.

Em uma modulação QAM com taxa de 2400 baud e 8 bits por símbolo, a taxa de transmissão de dados em bits por segundo é de

• A.

  1200.

• B.

  2400.

• C.

  4800.

• D.

  9600.

• E.

  19200.

O sinal resultante de uma modulação QAM que gera um símbolo a cada 20 s e passa por um fi ltro de transmissão do tipo passa-banda cosseno, levantado com fator de filtragem (roll-off) igual a 50%, ocupará um espectro em frequência cuja largura em Hertz será

• A.

  25.000.

• B.

  50.000.

• C.

  75.000.

• D.

  80.000.

• E.

  100.000.

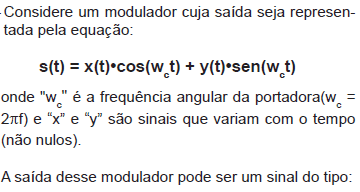

• A.

  somente AM-SSB.

• B.

  somente AM-SSB e PM.

• C.

  somente PM e QAM.

• D.

  somente QAM.

• E.

  AM-SSB, PM ou QAM.
