Questões de Engenharia de Telecomunicações da Fundação Carlos Chagas (FCC)

Dispõe-se de uma quantidade ilimitada de capacitores de 1 μF que suportam, sem ruptura dielétrica, 100 V. Deseja-se elaborar uma associação de diversos desses capacitores de modo a resultar em um conjunto que suporte 500 V sem ruptura dielétrica e que apresente uma capacitância equivalente a 1 μF. Sobre essa associação,

• A. deve-se associar os 5 capacitores em paralelo.
• B. deve-se associar os 5 capacitores em série.
• C. deve-se elaborar 5 conjuntos C1 com 5 capacitores associados em paralelo e associar os 5 conjuntos C1 em série.
• D. deve-se elaborar 1 conjunto C1 com 5 capacitores associados em série e associar C1 com mais 4 capacitores em série.
• E. seriam necessários capacitores que suportassem 500 V por isso, não será possível elaborá-

Considere um sistema de telefonia IP que utiliza o conjunto H.323. Nesse conjunto, o protocolo que estabelece recursos de autenticação e criptografia é o

• A. H.323.s.
• B. H.235.
• C. H.450.X.
• D. H.245.
• E. H.255.0.

Dentre os diferentes tipos de sinalização utilizados no sistema de telefonia pública, a sinalização de Tom de Discar, enviada pela central ao assinante, deve ter frequência de

• A. 250 Hz, emitido continuamente.
• B. 375 Hz por 1 segundo, seguido de silêncio de 4 segundos.
• C. 425 Hz, emitido continuamente.
• D. 475 Hz, intercalados por silêncios de 250 ms.
• E. 750 Hz, emitido continuamente.

O protocolo RTP possui no cabeçalho o campo SSRC identifiers, com 32 bits, utilizado para identificar

• A. a ordem do pacote na sequência global.
• B. as várias fontes geradoras multiplexadas.
• C. o tempo relativo do pacote com relação ao primeiro transmitido.
• D. os receptores autorizados do pacote.
• E. unicamente a fonte geradora do pacote.

No sistema PCM (Pulse Code Modulation), uma das técnicas que permitiu viabilizar a sua implantação é denominada Lei A, utilizada para

• A. definir os intervalos de tempo entre as amostragens do sinal analógico.
• B. a compressão das amostras do sinal PAM.
• C. estabelecer os limites de erro de quantização.
• D. estabelecer a frequência de amostragem do sinal analógico.
• E. a curva de filtragem do amostrador.

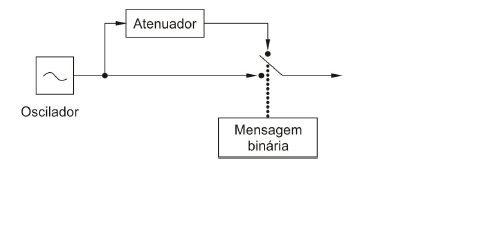

A figura abaixo apresenta, esquematicamente, um dos tipos de modulação chaveada.

Trata-se do tipo

• A. ASK.
• B. FSK.
• C. PSK.
• D. BPSK.
• E. QAM.

Considere o circuito elétrico abaixo, que envolve a associação de resistores.

 O valor da resistência equivalente entre os pontos A e B é, em Ω:

• A. 2.
• B. 3.
• C. 4.
• D. 5.
• E. >5.

Considere o circuito elétrico abaixo. Foram definidos arbitrariamente os sentidos das correntes i₁, i₂ e i₃.

Em relação aos valores de i₁, i₂ e i₃, é correto afirmar que

• A. i₁ = i₂.
• B. i₂ = − i₃.
• C. i₁ = 0,5 A.
• D. i₂ = 1 A.
• E. i₃ = −3 A.

Um bipolo ativo possui as seguintes características: tensão = 24 VDC e resistência interna de 0,02 Ω. Uma carga resistiva de 0,16 Ω foi colocada em paralelo com esse bipolo. Sobre esse arranjo tem-se que a

• A. corrente que circula na carga é de 150 A.
• B. corrente que circula no bipolo é 8 vezes menor do que a corrente que circula na carga.
• C. potência consumida no bipolo é desprezível em relação à da carga.
• D. potência dissipada na carga é de 2304 W.
• E. tensão na carga é de 24 VDC.

Deseja-se projetar um circuito retificador e dispõe-se dos elementos apresentados na figura abaixo.

Sobre possíveis circuitos de retificação que poderiam ser construídos a partir desses elementos, tem-se Retificador

• A. de onda completa: utilizar Circuito 3 com as ligações X com F, Y com G e Z com H.
• B. de meia onda: utilizar Circuito 1 com as ligações X com D, Z com E e Y com D.
• C. de meia onda: não é possível de ser construído, uma vez que o transformador possui um tap central.
• D. de ponte: utilizar Circuito 2 com as ligações X com A, Y em C e Z com B.
• E. em ponte: não é possível de ser construído, uma vez que o transformador possui um tap central.
