Questões de Engenharia de Telecomunicações da Fundação Universa (FUNIVERSA)

Assinale a alternativa que possui o tipo de modulação que está representado na figura acima.

• A.

  BPSK

• B.

  PAM

• C.

  QPSK

• D.

  PWM

• E.

  PPM

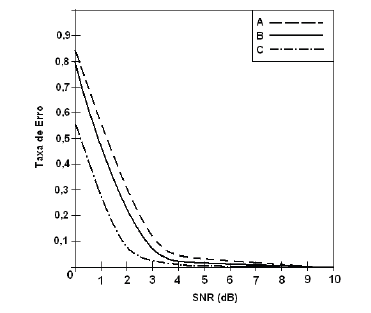

O gráfico a seguir mostra a taxa de erro versus Signal-to-Noise Ratio (SNR) de uma transmissão QAM de um sistema de comunicação.

A respeito desse tipo de modulação, assinale a alternativa correta.

• A.

  Caso a linha “B” caracterize um sinal 16-QAM, é esperado que o desempenho em ambientes ruidosos seja melhor do que um 8-QAM.

• B.

  Se a linha “B” caracteriza um 16-QAM, então a linha “C” caracteriza o 8-QAM, e a linha “A” caracteriza o 64-QAM.

• C.

  O incremento da distância entre o transmissor e o receptor pode tornar os pontos da constelação mais imprecisos, aumentando a taxa de erro do sistema.

• D.

  Uma forma de melhorar a taxa de erro versus SNR do QAM é reduzir a intensidade do sinal enviado pelo transmissor.

• E.

  A disposição do código de Gray na constelação de um QAM não afeta a imunidade do sistema à taxa de erro.

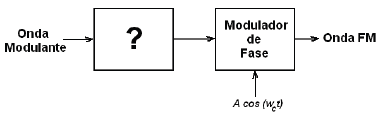

Um professor de telecomunicações explicava modulações angulares. Descrevia o processo de modulação. Na pressa, desenhou o diagrama da figura a seguir, que ficou incompleto. No caso, esqueceu a identificação do bloco indicado com um sinal de interrogação.

É correto afirmar que esse bloco seria um

• A.

  subtrador.

• B.

  derivador.

• C.

  somador.

• D.

  divisor.

• E.

  integrador.

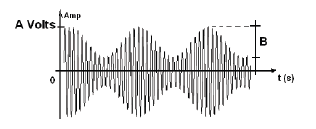

No gráfico a seguir, amplitude de um sinal em função do tempo, tem-se um sinal modulado em amplitude. Sabendo que A = 6, assinale a alternativa que apresenta o valor de B para se obter um μ (índice de modulação AM) igual a 20%.

• A.

  2.400,0 mV

• B.

  1,2 mV

• C.

  12,0 V

• D. 4.800,0 μV
• E. 1.200,0 μV

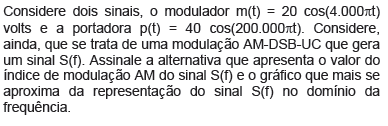

• A.



• B.



• C.



• D.



• E.



Na transmissão de sinal de rádio em sistemas de comunicação, há a preocupação com a propagação do sinal (menor perda), que possui relação com a frequência utilizada. Considerando as faixas de frequência mais conhecidas do espectro eletromagnético, assinale a alternativa que apresenta, da esquerda para a direita, faixas de frequência em ordem decrescente de perda por propagação multipercurso em espaço livre.

• A.

  ELF – VLF – HF.

• B.

  SSF – VHF – SHF.

• C.

  SHF – UHF – VHF.

• D.

  VLF – VHF – SHF.

• E.

  HF – SHF – SSF.

Na transmissão do antigo sistema de televisão aberta VHF/UHF, ainda bastante utilizado no Brasil, o sinal de vídeo utiliza modulação

• A.

  AM-VSB.

• B.

  FM.

• C.

  AM-DSB.

• D.

  PM.

• E.

  FSK.

A respeito do sistema de distribuição de sinal CATV de empresas de televisão por assinatura via cabo, assinale a alternativa correta.

• A.

  Na arquitetura de rede CATV Tree-and-Branch, a continuidade do serviço não é afetada pela necessidade de manutenções corretivas ou preventivas, que podem ser realizadas durante o dia sem a interrupção do serviço.

• B.

  A tecnologia HFC é mais antiga que a Tree-and-Branch, mas ainda é bastante utilizada.

• C.

  Na arquitetura de rede CATV Tree-and-Branch, os serviços de dados, voz e imagem são fornecidos integralmente em uma mesma banda.

• D.

  Na arquitetura de rede CATV Tree-and-Branch, são utilizados muitos amplificadores em cascata, que incrementam o ruído na rede.

• E.

  Na tecnologia HFC, a distribuição do sinal passa por um cabo tronco coaxial metálico.

A respeito da legislação específica e dos fundamentos básicos do setor de telecomunicações brasileiro, é correto afirmar que

• A.

  esse assunto é de competência exclusiva da União e de quem se candidatar à exploração dos serviços de telecomunicações.

• B.

  a exploração dos serviços de telecomunicações denominada indireta dá-se por meio de autorização, concessão ou permissão.

• C.

  a União explora os serviços de telecomunicações de forma direta, indireta e por designação.

• D.

  as legislações para a exploração dos serviços de telecomunicações e a sua organização confundem-se, podendo ocorrer por uma mesma pessoa.

• E.

  os serviços de telecomunicações e por radiodifusão possuem a mesma classificação, podendo ser explorados sem distinção.

Com relação ao Plano Geral de Outorgas de Serviço de Telecomunicações prestado no regime público, assinale a alternativa correta.

• A.

  Rege o licenciamento anual das prestadoras de serviços de radiodifusão.

• B.

  Regula a qualidade dos serviços prestados pelas operadoras de telecomunicações, imputando normas quanto à cobrança de multas por serviços mal prestados.

• C.

  Rege o número de concessionárias em cada uma das áreas em que o território nacional foi dividido, assim como prazos de vigência das concessões, prazos para a admissão de novas prestadoras e a situação geral do mercado.

• D.

  Regula o licenciamento das prestadoras de serviços de radiodifusão, renováveis a cada três anos.

• E.

  Rege as atribuições da ANATEL, órgão responsável por legislar sobre os serviços prestados pelas empresas de telecomunicação.
