Questões de Engenharia de Transporte

Julgue os itens a seguir, relativos a sistemas de aquecimento. Caldeiras supercríticas, boilers, aquecedores elétricos, lareiras e aquecedores a péletes são utilizados em sistemas de aquecimento predial.

• C. Certo
• E. Errado

O autor de um novo sistema de refrigeração, que utiliza o R290 (propano) como fluido refrigerante, iniciou processo de pedido de patente para seu produto. A condição nominal de operação desse sistema requer temperaturas de condensação e de evaporação de 50 °C e 0 °C, respectivamente; temperatura ambiente de 30 °C; e temperatura da fonte fria de -10 °C. Nessas condições, a capacidade de refrigeração é de 350 kW, enquanto 40 kW são consumidos pelo compressor. Esse compressor apresenta uma temperatura de aspiração do gás igual a 5 °C e adota um tubo capilar como dispositivo de expansão. As perdas de carga podem ser desprezadas.

Considerando essa situação hipotética, julgue os itens que se seguem.

Nessa situação, há o risco de aspiração de refrigerante líquido pelo compressor, o que pode comprometer a vida útil da máquina.

• C. Certo
• E. Errado

O autor de um novo sistema de refrigeração, que utiliza o R290 (propano) como fluido refrigerante, iniciou processo de pedido de patente para seu produto. A condição nominal de operação desse sistema requer temperaturas de condensação e de evaporação de 50 °C e 0 °C, respectivamente; temperatura ambiente de 30 °C; e temperatura da fonte fria de -10 °C. Nessas condições, a capacidade de refrigeração é de 350 kW, enquanto 40 kW são consumidos pelo compressor. Esse compressor apresenta uma temperatura de aspiração do gás igual a 5 °C e adota um tubo capilar como dispositivo de expansão. As perdas de carga podem ser desprezadas.

Considerando essa situação hipotética, julgue os itens que se seguem.

A proposta do sistema de refrigeração é adequada em termos de preservação do meio ambiente, visto que eventuais vazamentos do fluido refrigerante utilizado não causam dano à camada de ozônio e contribuem de forma desprezível como gás de efeito estufa para a atmosfera.

• C. Certo
• E. Errado

O autor de um novo sistema de refrigeração, que utiliza o R290 (propano) como fluido refrigerante, iniciou processo de pedido de patente para seu produto. A condição nominal de operação desse sistema requer temperaturas de condensação e de evaporação de 50 °C e 0 °C, respectivamente; temperatura ambiente de 30 °C; e temperatura da fonte fria de -10 °C. Nessas condições, a capacidade de refrigeração é de 350 kW, enquanto 40 kW são consumidos pelo compressor. Esse compressor apresenta uma temperatura de aspiração do gás igual a 5 °C e adota um tubo capilar como dispositivo de expansão. As perdas de carga podem ser desprezadas.

Considerando essa situação hipotética, julgue os itens que se seguem.

O sistema de refrigeração proposto pelo autor é factível, podendo atingir um coeficiente de eficácia (COP) superior a 8, nas condições operacionais descritas.

• C. Certo
• E. Errado

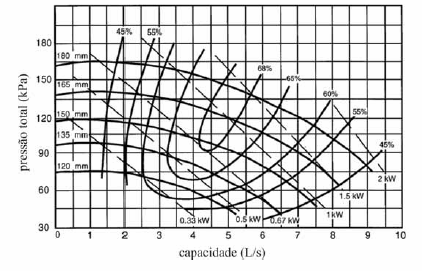

Um inventor propôs um sistema de bombeamento que emprega duas bombas idênticas, com diâmetro de rotor impelidor de 165 mm e desempenho individual com curvas caraterísticas como as mostradas na figura acima. As bombas podem ser configuradas para operação isolada bem como simultânea em série ou em paralelo. Em seu memorial descritivo, o inventor estabeleceu o ponto de operação nominal de cada bomba isoladamente, de acordo com as seguintes especificações: vazão de 5 L/s e elevação de pressão de 120 kPa para o rotor impelidor a 1.000 rpm.

Com base nessa situação hipotética, julgue os itens que se seguem.

Infere-se do gráfico que, quando uma única bomba é usada, sob uma elevação de pressão de 75 kPa, a potência consumida por ela será de aproximadamente 1.500 W.

• C. Certo
• E. Errado

Um inventor propôs um sistema de bombeamento que emprega duas bombas idênticas, com diâmetro de rotor impelidor de 165 mm e desempenho individual com curvas caraterísticas como as mostradas na figura acima. As bombas podem ser configuradas para operação isolada bem como simultânea em série ou em paralelo. Em seu memorial descritivo, o inventor estabeleceu o ponto de operação nominal de cada bomba isoladamente, de acordo com as seguintes especificações: vazão de 5 L/s e elevação de pressão de 120 kPa para o rotor impelidor a 1.000 rpm.

Com base nessa situação hipotética, julgue os itens que se seguem.

Considerando que, no sistema proposto pelo inventor, o motor elétrico seja acoplado diretamente ao impelidor da bomba e comandado por meio de um variador de frequência que permite modificar a rotação do impelidor, é correto afirmar que a vazão de operação nominal aumentará em 20% quando se passar a rotação para 1.300 rpm, o que eleva a potência de bombeamento para 2,5 kW.

• C. Certo
• E. Errado

Um inventor propôs um sistema de bombeamento que emprega duas bombas idênticas, com diâmetro de rotor impelidor de 165 mm e desempenho individual com curvas caraterísticas como as mostradas na figura acima. As bombas podem ser configuradas para operação isolada bem como simultânea em série ou em paralelo. Em seu memorial descritivo, o inventor estabeleceu o ponto de operação nominal de cada bomba isoladamente, de acordo com as seguintes especificações: vazão de 5 L/s e elevação de pressão de 120 kPa para o rotor impelidor a 1.000 rpm.

Com base nessa situação hipotética, julgue os itens que se seguem.

Caso as bombas sejam utilizadas simultaneamente em paralelo, sob uma elevação de pressão de 120 kPa, a vazão proporcionada será aproximadamente igual a 10 L/s.

• C. Certo
• E. Errado

Um inventor propôs um sistema de bombeamento que emprega duas bombas idênticas, com diâmetro de rotor impelidor de 165 mm e desempenho individual com curvas caraterísticas como as mostradas na figura acima. As bombas podem ser configuradas para operação isolada bem como simultânea em série ou em paralelo. Em seu memorial descritivo, o inventor estabeleceu o ponto de operação nominal de cada bomba isoladamente, de acordo com as seguintes especificações: vazão de 5 L/s e elevação de pressão de 120 kPa para o rotor impelidor a 1.000 rpm.

Com base nessa situação hipotética, julgue os itens que se seguem.

No gráfico, as curvas que indicam valores percentuais representam a porcentagem de vazão atingida em relação à vazão máxima da bomba.

• C. Certo
• E. Errado

De acordo com a forma como a energia é cedida pelas bombas ao fluido para levá-lo a escoar-se com elevação da sua pressão, essas bombas podem ser classificadas em dois tipos principais: as de deslocamento positivo e as turbobombas (ou de ação dinâmica). Acerca desses tipos de bombas, julgue os itens seguintes. Em relação à natureza do escoamento do fluido gerado, as turbobombas tipicamente apresentam uma vazão pulsante em sua descarga, ao contrário das bombas de deslocamento positivo, que geram uma vazão mais estável.

• C. Certo
• E. Errado

De acordo com a forma como a energia é cedida pelas bombas ao fluido para levá-lo a escoar-se com elevação da sua pressão, essas bombas podem ser classificadas em dois tipos principais: as de deslocamento positivo e as turbobombas (ou de ação dinâmica). Acerca desses tipos de bombas, julgue os itens seguintes. Bombas de deslocamento positivo são autoescorvantes, ao passo que as turbobombas necessitam ser mantidas escorvadas para a sua operação.

• C. Certo
• E. Errado
