Questões de Engenharia Elétrica

Um alimentador em cabos supre 3 motores de indução trifásicos, 220V, de 30, 15 e 10HP, respectivamente. Considere para todos um fator de potência de 83% e um rendimento de 0,9%.

O valor mínimo da intensidade da corrente para a qual o alimentador será dimensionado é, em ampères, igual a:

• A.

  145

• B.

  164

• C.

  184

• D.

  200

Em uma máquina síncrona de rotor de pólos salientes, o conjugado eletromagnético:

• A.

  não depende do componente de segundo harmônico.

• B.

  é composto pelas parcelas de excitação e de relutância.

• C.

  é função exclusiva do valor do ângulo de carga.

• D.

  é menor do que o conjugado de uma máquina síncrona de rotor cilíndrico equivalente.

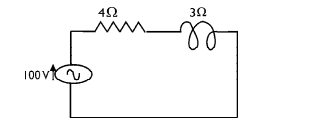

Observe o seguinte circuito.

Sua potência ativa, em watts, é:

• A.

  400

• B.

  800

• C.

  1200

• D.

  1600

Um motor elétrico de indução trifásico de doze terminais, com cada bobina isolada para 220 V, pode ser ligado nas várias tensões de linha abaixo, EXCETO:

• A.

  220 V

• B.

  440 V

• C.

  600 V

• D.

  380 V

Na proteção de um sistema elétrico, devem ser examinados os seguintes aspectos, EXCETO:

• A.

  operação normal

• B.

  desligamento em 100 % das descargas atmosféricas

• C.

  prevenção contra falhas elétricas

• D.

  limitação dos defeitos devidos às falhas

É condição que define o máximo rendimento de um transformador:

• A.

  perdas magnéticas iguais às perdas no cobre.

• B.

  perdas magnéticas iguais às perdas suplementares.

• C.

  perdas no cobre iguais às perdas suplementares.

• D.

  perdas suplementares + no cobre + magnéticas = zero.

Quanto à natureza das grandezas a que respondem, os relés podem ser classificados como, EXCETO:

• A.

  relé de corrente

• B.

  relé de tensão

• C.

  relé de impedância

• D.

  relé de potência

"Por definição, o relé que é um relé de sobrecorrente com restrição de tensão" é relé de:

• A.

  admitância.

• B.

  freqüência.

• C.

  impedância.

• D.

  tempo.

"Destinam-se a evitar a conexão direta de medidores e relés, nos circuitos de corrente alternada de alta-tensão, bem como a adaptar a grandeza a ser medida às faixas usuais da aparelhagem". O texto define:

• A.

  transformador de potencial

• B.

  bobina de aterramento

• C.

  relé piloto

• D.

  transformador de corrente

Os instrumentos elétricos empregados na medição das grandezas elétricas têm sempre um conjunto móvel que é deslocado aproveitando um dos efeitos da corrente elétrica, EXCETO:

• A.

  efeito pelicular

• B.

  efeito térmico

• C.

  efeito magnético

• D.

  efeito dinâmico
