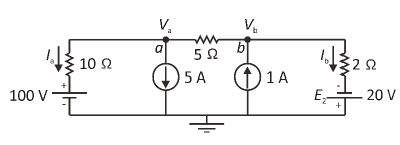

No circuito a seguir, deve-se aplicar o método das tensões de nó para calcular Va e Vb em relação ao nó de referência.
Julgue os itens subsequentes com base no circuito apresentado.
A soma das tensões de nó Va e Vb é igual a 0.- C. Certo
- E. Errado
No circuito a seguir, deve-se aplicar o método das tensões de nó para calcular Va e Vb em relação ao nó de referência.
Julgue os itens subsequentes com base no circuito apresentado.
A corrente que flui no sentido do nó b para o nó a é igual a 4 A.- C. Certo
- E. Errado
No circuito a seguir, deve-se aplicar o método das tensões de nó para calcular Va e Vb em relação ao nó de referência.
Julgue os itens subsequentes com base no circuito apresentado.
No circuito apresentado, as fontes de corrente estão fornecendo potência, enquanto as fontes de tensão estão absorvendo potência.- C. Certo
- E. Errado
A Figura 3 representa o circuito equivalente de um motor de indução trifásico, em que todas as grandezas são referidas ao estator.
O motor de indução em questão foi submetido a um ensaio de rotor bloqueado, e os dados obtidos por fase foram: Vb = 25 V, Ib = 5 A e Pb = 75 W, para uma frequência de 60 Hz. Sabendo-se que R1/R2 = 2/3 e X1/X2 = 1, os valores calculados, em ohms, para R1 e X2 são, respectivamente,
- A. 1,2 e 2,0
- B. 1,8 e 2,0
- C. 1,2 e 4,0
- D. 1,8 e 4,0
Engenharia Elétrica - Teoria de Controle - Instituto Brasileiro de Formação e Capacitação (IBFC) - 2017
A ondulação na carga equivale a:
- A. 0,68 V
- B. 0,83 V
- C. 3,40 V
- D. 1,66 V
Engenharia Elétrica - Teoria de Controle - Instituto Brasileiro de Formação e Capacitação (IBFC) - 2017
Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F).
( ) Caso a Carga 1 seja colocada em série com o fusível e as demais Cargas fiquem em sua posição normal no circuito, a resistência da Carga 1 queimará, abrindo o circuito.
( ) Considerando a mesma situação da Carga 1 ligada errada (item I), a corrente total no circuito aumentará.
Assinale a alternativa que apresenta a sequência correta de cima para baixo.
- A. V; V
- B. F; V
- C. F; F
- D. V; F
Engenharia Elétrica - Teoria de Controle - Instituto Brasileiro de Formação e Capacitação (IBFC) - 2017
Quando todos os equipamentos estiverem em operação, o fusível FS tem que estar preparado para suportar a corrente total mais 20 pontos percentuais por margem. Dessa forma, o fusível deve suportar a corrente total de:
- A. 42 A
- B. 34 A
- C. 30 A
- D. 28 A
Engenharia Elétrica - Teoria de Controle - Instituto Brasileiro de Formação e Capacitação (IBFC) - 2017
Com base no enunciado a corrente que atravessa a Carga 2, quando está em pleno funcionamento, equivale a:
- A. 12 A
- B. 24 A
- C. 32 A
- D. 10 A
Engenharia Elétrica - Teoria de Controle - Instituto Brasileiro de Formação e Capacitação (IBFC) - 2017
Com base no enunciado, a resistência interna da Carga 3 equivale a:
- A. 18 Ù
- B. 12 Ù
- C. 48 Ù
- D. 36 Ù
Engenharia Elétrica - Teoria de Controle - Instituto Brasileiro de Formação e Capacitação (IBFC) - 2017
Sobre o Curto-circuito Trifásico ou Simétrico, considere as afirmativas a seguir.
I. No Curto-circuito Trifásico ou Simétrico, admite-se que todos os condutores da rede são solicitados de modo idêntico e conduzem o mesmo valor eficaz da corrente de curto, e por isso ele é classificado como curto Simétrico.
II. É o tipo que ocorre com maior frequência nos sistemas.
III. Seu cálculo pode ser efetuado por fase, considerando apenas o circuito equivalente de sequência positiva ou sequência direta, sendo indiferente se o curto envolve ou não o condutor neutro (terra).
Está correto o que se afirma em:
- A. Apenas I e III
- B. Apenas II e III
- C. Apenas I e II
- D. I, II e III
