Questões de Engenharia Elétrica do ano 2001

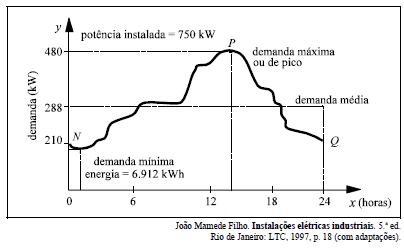

Um assunto de grande interesse no planejamento dos sistemas de distribuição de energia elétrica, bem como na definição do fornecimento de energia elétrica para consumidores industriais, diz respeito ao comportamento do consumo de energia ao longo de períodos determinados, ou seja, a sua curva de carga. A figura acima mostra uma possível curva de carga diária (demanda × hora) de um consumidor industrial. Relativamente às definições técnicas utilizadas nas condições gerais de fornecimento de energia elétrica e com base na figura mostrada, julgue os itens a seguir.

O fator de carga diário da unidade consumidora é menor que 0,5.

• C. Certo
• E. Errado

Um assunto de grande interesse no planejamento dos sistemas de distribuição de energia elétrica, bem como na definição do fornecimento de energia elétrica para consumidores industriais, diz respeito ao comportamento do consumo de energia ao longo de períodos determinados, ou seja, a sua curva de carga. A figura acima mostra uma possível curva de carga diária (demanda × hora) de um consumidor industrial. Relativamente às definições técnicas utilizadas nas condições gerais de fornecimento de energia elétrica e com base na figura mostrada, julgue os itens a seguir.

Uma estrutura tarifária horo-sazonal é caracterizada por tarifas diferenciadas de consumo de energia elétrica e de demanda de potência, de acordo com as horas de utilização do dia e dos períodos do ano.

• C. Certo
• E. Errado

Um assunto de grande interesse no planejamento dos sistemas de distribuição de energia elétrica, bem como na definição do fornecimento de energia elétrica para consumidores industriais, diz respeito ao comportamento do consumo de energia ao longo de períodos determinados, ou seja, a sua curva de carga. A figura acima mostra uma possível curva de carga diária (demanda × hora) de um consumidor industrial. Relativamente às definições técnicas utilizadas nas condições gerais de fornecimento de energia elétrica e com base na figura mostrada, julgue os itens a seguir.

A denominada tarifa de ultrapassagem é aquela aplicável sobre a diferença positiva entre a demanda média e a demanda máxima, quando o consumo exceder os limites estabelecidos.

• C. Certo
• E. Errado

Um assunto de grande interesse no planejamento dos sistemas de distribuição de energia elétrica, bem como na definição do fornecimento de energia elétrica para consumidores industriais, diz respeito ao comportamento do consumo de energia ao longo de períodos determinados, ou seja, a sua curva de carga. A figura acima mostra uma possível curva de carga diária (demanda × hora) de um consumidor industrial. Relativamente às definições técnicas utilizadas nas condições gerais de fornecimento de energia elétrica e com base na figura mostrada, julgue os itens a seguir.

Pela curva de carga apresentada, e considerando que o dimensionamento de algumas partes das instalações elétricas limite a ampliação da demanda máxima da unidade consumidora, pode-se afirmar que não é possível a implementação de planos de expansão da unidade consumidora sem a necessidade de redimensionamento das instalações elétricas limitantes.

• C. Certo
• E. Errado

A utilização otimizada de um sistema de energia elétrica implica minimizar a circulação de energia reativa, ou seja, operar o sistema com um fator de potência elevado. A título de exemplo, para unidades consumidoras de sistemas de distribuição de energia, o fator de potência de referência, indutivo ou capacitivo, terá como limite mínimo permitido o valor 0,92. Em relação ao fator de potência, julgue os seguintes itens. Motores elétricos e transformadores, trabalhando a vazio ou alimentando pequenas cargas, provocam baixo fator de potência em uma instalação elétrica.

• C. Certo
• E. Errado

A utilização otimizada de um sistema de energia elétrica implica minimizar a circulação de energia reativa, ou seja, operar o sistema com um fator de potência elevado. A título de exemplo, para unidades consumidoras de sistemas de distribuição de energia, o fator de potência de referência, indutivo ou capacitivo, terá como limite mínimo permitido o valor 0,92. Em relação ao fator de potência, julgue os seguintes itens. Se comparada ao uso de lâmpadas incandescentes, a utilização de lâmpadas de descarga — como, por exemplo, as fluorescentes — associadas a reatores melhora o fator de potência da instalação devido à correção provida pelos capacitores internos dos reatores.

• C. Certo
• E. Errado

A utilização otimizada de um sistema de energia elétrica implica minimizar a circulação de energia reativa, ou seja, operar o sistema com um fator de potência elevado. A título de exemplo, para unidades consumidoras de sistemas de distribuição de energia, o fator de potência de referência, indutivo ou capacitivo, terá como limite mínimo permitido o valor 0,92. Em relação ao fator de potência, julgue os seguintes itens. Com a diminuição do fator de potência das cargas de um sistema de distribuição de energia elétrica, aumentam as quedas de tensão nos alimentadores e transformadores e as perdas no sistema.

• C. Certo
• E. Errado

A utilização otimizada de um sistema de energia elétrica implica minimizar a circulação de energia reativa, ou seja, operar o sistema com um fator de potência elevado. A título de exemplo, para unidades consumidoras de sistemas de distribuição de energia, o fator de potência de referência, indutivo ou capacitivo, terá como limite mínimo permitido o valor 0,92. Em relação ao fator de potência, julgue os seguintes itens. Geralmente, com a elevação do nível de tensão da instalação industrial acima do valor nominal dos equipamentos e motores elétricos, obtém-se uma melhoria do fator de potência da instalação.

• C. Certo
• E. Errado

A utilização otimizada de um sistema de energia elétrica implica minimizar a circulação de energia reativa, ou seja, operar o sistema com um fator de potência elevado. A título de exemplo, para unidades consumidoras de sistemas de distribuição de energia, o fator de potência de referência, indutivo ou capacitivo, terá como limite mínimo permitido o valor 0,92. Em relação ao fator de potência, julgue os seguintes itens. No dimensionamento de um banco de capacitores para correção do fator de potência de uma carga ou uma instalação elétrica de unidade consumidora, a quantidade de kVAr necessária é igual ao produto da potência ativa em kW pela diferença dos cossenos dos ângulos da carga sem correção e com a correção desejada do fator de potência.

• C. Certo
• E. Errado

Em virtude das facilidades de geração, transmissão e distribuição de energia elétrica em corrente alternada (CA), quando é necessária uma fonte de corrente contínua (CC) emaplicações industriais para processos eletrolíticos, ou, ainda, no controle de velocidade de motores de corrente contínua e de corrente alternada, e na alimentação de serviços auxiliares de circuitos eletrônicos e carregadores de bateria, utiliza-se, normalmente, equipamentos denominados retificadores, que convertem tensão CA em tensão CC. Julgue os itens que se seguem, acerca dos retificadores e de seus componentes. O valor médio da tensão CC na carga de um retificador monofásico de onda completa em ponte simples ideal, sem filtros, alimentando uma carga resistiva pura, é igual a • B vezes o valor médio da tensão CC na carga de um retificador monofásico de meia-onda simples ideal, na mesma condição de carga.

• C. Certo
• E. Errado
