Questões de Engenharia Elétrica do ano 2004

Julgue os itens que se seguem, relativos a projetos de instalações elétricas prediais.

O conceito de fator de demanda envolve, de forma efetiva, a possibilidade de nãosimultaneidade do funcionamento dos equipamentos de utilização previstos para uma instalação elétrica.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a projetos de instalações elétricas prediais.

Os fatores que influem no dimensionamento de condutores pelo critério da capacidade de condução de corrente incluem o tipo de isolação dos condutores, a maneira de instalá-los e a corrente de projeto deles.

• C. Certo
• E. Errado

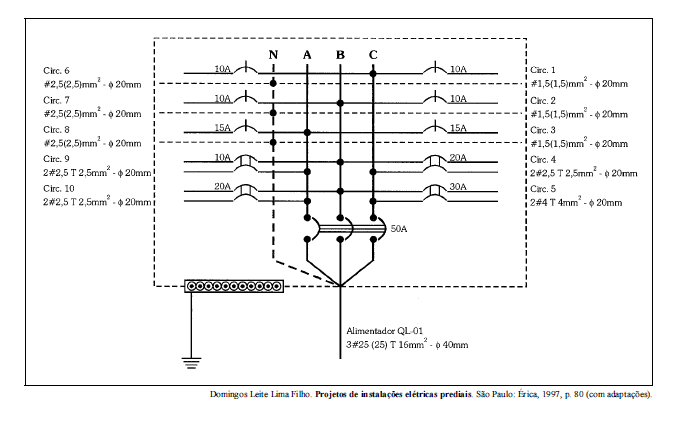

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica já executada e em funcionamento. Com relação a esse quadro, julgue os itens abaixo.

No quadro, existem circuitos monofásicos que, segundo a NBR 5410, podem alimentar tomadas de uso geral.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica já executada e em funcionamento. Com relação a esse quadro, julgue os itens abaixo.

Com exceção do eletroduto que contém o alimentador do quadro, todos os demais eletrodutos mostrados possuem raio interno igual a 20 mm.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica já executada e em funcionamento. Com relação a esse quadro, julgue os itens abaixo.

Considerando que o dimensionamento dos condutores-fase mostrados está correto, todos os condutores-neutro e condutores de proteção mostrados estão dimensionados adequadamente, de acordo com a NBR 5410.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica já executada e em funcionamento. Com relação a esse quadro, julgue os itens abaixo.

O dimensionamento do disjuntor geral foi feito de forma incorreta, pois, no caso, a corrente nominal desse disjuntor deveria ser a soma das correntes nominais de todos os disjuntores dos circuitos terminais, uma vez que existem disjuntores mono e bipolares no quadro trifásico.

• C. Certo
• E. Errado

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

O esquema não pode ser considerado um diagrama unifilar, pois apresenta informações muito específicas, como a existência de transformadores para instrumentos, relés térmicos e instrumentos de medição.

• C. Certo
• E. Errado

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

O elemento “2” do esquema representa uma chave-fusível instalada em um ramal trifásico.

• C. Certo
• E. Errado

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

No posto de medição, são medidas, pelo menos, as seguintes grandezas: potência ativa, energia ativa e energia reativa.

• C. Certo
• E. Errado

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

É correto concluir que os quadros QDL1 e QDL2 são alimentados em 380 V e que o CCM2 alimenta um motor trifásico.

• C. Certo
• E. Errado
