Relacione as grandezas apresentadas na coluna esquerda com as unidades apresentadas na coluna da direita.
Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.
- A.
1, 2, 3, 5, 4.
- B.
1, 3, 4, 5, 2.
- C.
1, 2, 3, 4, 5.
- D.
2, 3, 1, 5, 4
- E.
3, 2, 1, 4, 5.
Considerando os sistemas de aterramento, numere a coluna da direita de acordo com a coluna da esquerda.
Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.
- A.
5, 4, 1, 3, 2.
- B.
5, 2, 3, 1, 4.
- C.
3, 1, 4, 5, 2.
- D.
2, 4, 1, 3, 5.
- E.
2, 4, 1, 5, 3.
Nas baterias chumbo-ácido, o pólo positivo é formado por placas de:
- A.
óxido de chumbo;
- B.
peróxido de chumbo;
- C.
chumbo esponjoso;
- D.
chumbo alumínio;
- E.
chumbo cálcio.
Nas baterias alcalinas, o eletrólito usado é o:
- A.
hidróxido de cálcio;
- B.
hidróxido de potássio;
- C.
ácido sulfúrico e água;
- D.
hidróxido de níquel;
- E.
hidróxido de cádmio.
Os estudos de desempenho dinâmico de situações de perda de carga avaliam:
- A.
o regime de subvelocidade dos geradores.
- B.
o aumento das correntes nas linhas de transmissão.
- C.
o aumento das perdas ôhmicas nas linhas.
- D.
a elevação das correntes nos geradores.
- E.
as sobrevelocidades alcançadas pelas turbinas.

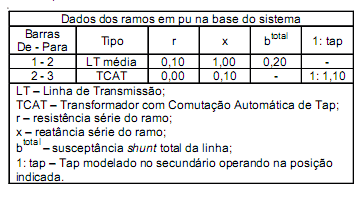

Considere o sistema de 3 barras e 2 ramos cujos dados estão apresentados na tabela abaixo. A Matriz de Admitância Nodal (Y
- A.
- B.
- C.
- D.
- E.
Considere a solução do problema de fluxo de potência não linear pelo Método de Newton Raphson, modelado em coordenadas polares por injeção de potência, cuja formulação matricial está mostrada abaixo. Para um sistema composto por 5.000 barras, sendo 450 do tipo tensão controlada (PV) e 1 barra flutuante (Swing), a dimensão da matriz Jacobiana (
- A.
4.549 x 4.549
- B.
5.000 x 5.000
- C.
9.548 x 4.549
- D.
9.548 x 9.548
- E.
10.000 x 10.000

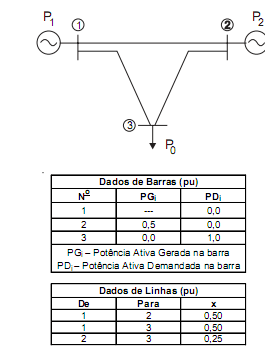

Observe a rede abaixo e os dados de Barras e de Linhas. (Os dados estão em pu na base do sistema) Considerando a barra 1 como referência angular do sistema
,os fluxos de potência ativa na rede são:
- A.
P
12 = 0,00 pu; P13 = 0,50 pu; P23 = 0,50 pu - B.
P
12 = 0,20 pu; P13 = 0,30 pu; P23 = 0,70 pu. - C.
P
12 = 0,10 pu; P13 = 1,40 pu; P23 = −0,40 pu. - D.
P
12 = 0,10 pu; P13 = 0,40 pu; P23 = 0,60 pu. - E.
P
12 = −0,10 pu; P13 = 0,60 pu; P23 = 0,40 pu.
Em relação à estabilidade eletromecânica, está correto afirmar que:
- A.
a compensação série é uma medida que a favorece.
- B.
a compensação shunt a prejudica.
- C.
a redução da excitação das máquinas síncronas a beneficia.
- D.
máquinas dotadas de constantes de inércia reduzidas a ajudam.
- E.
transformadores elevadores de usinas, fabricados com reatâncias de dispersão de 25%, a facilitam.
Os sistemas de excitação de alta resposta inicial (sistemas de excitação dotados de alto ganho que apresentam tempos de resposta de 200 milissegundos ou menos) são empregados na solução de problemas de estabilidade de 1a oscilação. Além da realização de estudos convencionais de estabilidade transitória, a aplicação destes reguladores rápidos requer uma análise especial do comportamento dinâmico do sistema. Identifique a classe destes estudos relacionados com a aplicação destes reguladores de tensão.
- A.
Resposta a um Degrau no Sinal Referência.
- B.
Análise da Estabilidade Frente a Pequenas Perturbações.
- C.
Estudos de Rejeição de Carga.
- D.
Estudos de Fluxo de Potência.
- E.
Estudos de Curto Circuito.
