Questões de Engenharia Elétrica do ano 2006

Julgue os itens a seguir, que se referem a correntes de malha e tensões nodais em um circuito elétrico linear.

De acordo com as leis de Kirchhoff, é possível que se definam para um circuito elétrico dois nós de referência. Nesse caso, ainda de acordo com as leis de Kirchhoff, a tensão nodal em um nó do circuito é proporcional à tensão média entre os dois nós de referência.

• C. Certo
• E. Errado

Um motor de indução trifásico de 5 cv, 380 V, 60 Hz, 8 pólos, escorregamento de 5%, rendimento de 85% e fator de potência 0,7 absorve a plena carga uma corrente de, em ampère, aproximadamente:

• a.

  8,1

• b.

  9,4

• c.

  10,7

• d.

  12,0

• e.

  13,3

Considere que uma empresa especializada na modernização (retrofit) de elevadores tenha sido contratada para realizar serviço de modernização nos elevadores de um prédio. Os elevadores, apesar de atenderem às expectativas do cliente são responsáveis por considerável consumo de energia. Tais elevadores são acionados por motores CC, cuja tensão é suprida por gerador CC dimensionado somente para essa finalidade. Com relação a essa situação hipotética, assinale a opção correta.

• A.

  Para maior eficiência, necessariamente os motores de acionamento dos elevadores precisam ser trocados por motores de indução.

• B.

  O sistema pode ser melhorado por meio do emprego de alimentação CC obtida a partir de elementos embasados em tecnologia de eletrônica de potência — por exemplo PWM (modulação de largura de pulso) — para alimentação dos motores CC já existentes.

• C.

  O mais adequado é a substituição do gerador CC, responsável pela geração da tensão para suprir o motor, por um de maior potência, porém mais eficiente.

• D.

  Diante da necessidade de redução do consumo de energia, deve-se substituir o conjunto motor-gerador CC por motor síncrono. Nesse caso, o motor síncrono não necessitaria de tensão CC, tornando o sistema mais eficiente.

Considere que um motor de indução trifásico, 4 pólos, tenha sido projetado para funcionar em uma rede cuja freqüência é igual a 60 Hz. Considere ainda que, quando em operação, acionando uma carga, o motor desenvolve velocidade igual a 1.750 rpm. Nessa situação, a freqüência das correntes do rotor, em Hz, encontra-se na faixa de

• A. 0,58 a 0,98.
• B. 1,21 a 1,54.
• C. 1,61 a 1,86.
• D. 1,91 a 2,16.

Considere que um gerador CC em derivação (shunt) não esteja desenvolvendo tensão de armadura. Uma causa provável desse tipo de problema não inclui

• A. circuito de campo aberto.
• B. ligação do campo invertida.
• C. magnetismo residual elevado do gerador.
• D. resistência do campo em derivação muito alta.

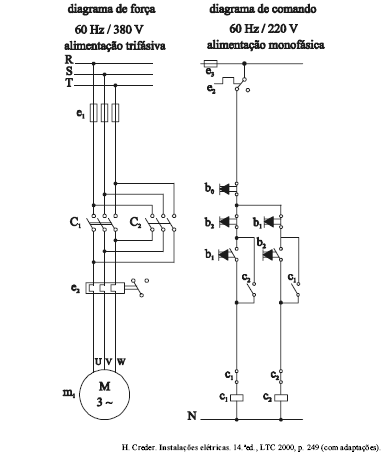

A figura acima mostra os circuitos de força e de comando de um motor de indução trifásico que opera normalmente desde que seja alimentado de forma adequada. Considerando os circuitos de força e de comando acima, assinale a opção correta.

• A.

  Há erro no circuito de comando, fazendo com que o motor não funcione para a finalidade para a qual foi programado.

• B.

  Ao se pressionar a botoeira b₁, o motor funciona normalmente, podendo ser desligado por meio da botoeira b₀.

• C.

  Ao dar partida no motor, pressionando-se a botoeira b₁, o motor atinge velocidade de regime permanente em determinado sentido de rotação. O sentido de rotação do motor é revertido adequadamente, pressionando-se a botoeira b₂, após decorrido algum tempo.

• D.

  Caso o motor de indução seja do tipo rotor bobinado, não é possível realizar a reversão do seu sentido.

Os tipos de mecanismos utilizados em máquinas são conhecidos e catalogados pelos especialistas. A figura 28 nos mostra um tipo de mecanismo de transmissão e formação de movimento conhecido por:

• A.

  eixo-rotativo.

• B.

  biela-manivela.

• C.

  cremalheira e came.

• D.

  polias e correias.

Um motor de 2 HP funcionando com a saída especificada age como o propulsor principal de um alternador que tem uma demanda de carga de 1,1 kW. A eficiência porcentual desse alternador vale aproximadamente:

• A.

  50%.

• B.

  25%.

• C.

  74%.

• D.

  37%.

A velocidade nominal de um motor de indução trifásico de gaiola, 6 pólos, 60Hz é:

• A. ligeiramente inferior a 1200rpm;
• B. ligeiramente superior a 1200rpm;
• C. ligeiramente inferior a 1800rpm;
• D. ligeiramente superior a 1800rpm;
• E. um valor intermediário entre 1200 e 1800rpm.

A partida automática dos geradores de emergência é feita pela ação de um motor de:

• A. C.C. série;
• B. C.C. paralelo;
• C. C.C. composto;
• D. indução trifásico;
• E. indução monofásico.
