Questões de Engenharia Elétrica do ano 2007

Os dispositivos de proteção à corrente diferencial residual têm a função de proteger

• A.

  a instalação contra contatos diretos.

• B.

  a instalação contra sobretensão.

• C.

  os condutores contra superaquecimento.

• D.

  os equipamentos contra sobrecargas.

Em relação aos sistemas de proteção contra descargas atmosféricas, é INCORRETO afirmar que

• A.

  se aplica o método da gaiola de Faraday para edificações acima de 60 metros.

• B.

  devem ser utilizado pára-raios tipo Franklin nas edificações com menos de 60 metros de altura.

• C.

  o tipo de aterramento dos pára-raios e o número de eletrodos de terra a serem utilizados dependem das características do solo.

• D.

  pára-raios radioativos são utilizados como alternativa ao pára-raios tipo Franklin e sua eficiência é ligeiramente maior em relação a estes últimos.

O grau de proteção de motores elétricos é denominado IP N₁N₂, sendo N₁ e N₂ os algarismos que identificam o tipo de proteção, conforme:

• A.

  Perda de fluxo magnético dos enrolamentos do motor

  Penetração de corpos sólidos estranhos no interior do motor.

• B.

  Penetração de água no interior do motor.

  Aquecimento do motor.

• C.

  Penetração de corpos sólidos estranhos no interior do motor.

  Penetração de água no interior do motor.

• D.

  Vazamento de óleo dos mancais do rotor.

  Penetração de água no interior do motor.

• E.

  Penetração de corpos sólidos estranhos no interior do motor.

  Perda de fluxo magnético dos enrolamentos do motor.

Na cabine primária, a sua chave geral é comandada pelos dispositivos de proteção indicados em

• A.

  relé de sobrecorrente direta e bobina de tensão mínima.

• B.

  relé de sobretensão e disjuntor termomagnético.

• C.

  fusível NEOZED e interruptor diferencial residual.

• D.

  fusível NEOZED e fusível NH.

• E.

  fusível DIAZED e relé de tensão com retardo no desligamento.

Considere o fusível ilustrado abaixo.

Ele é do tipo

• A.

  Cartucho.

• B.

  NH.

• C.

  NEOZED.

• D.

  DIAZED.

• E.

  SILIZED.

No que concerne a disjuntores de média tensão, analise:

I. Os disjuntores a pequeno volume de óleo podem ser fabricados para montagem fixa ou extraível com operação de fechamento manual ou automática.

II. A capacidade de interrupção em MVA de um disjuntor está ligada diretamente à sua tensão de serviço.

III. Uma das funções principais dos dispositivos de extinção de arco é desionizar a zona de interrupção quando a corrente atingir o valor zero, no ciclo alternado.

É correto o que consta em

• A. I, apenas.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

Para proteção contra curto-circuito interno nos enrolamentos de um transformador de potência de 5000 kVA é recomendada a instalação de relé

• A. direcional diferencial.
• B. diferencial percentual.
• C. de sobrecorrente instantâneo.
• D. de sobrecorrente temporizado.
• E. de impedância integral.

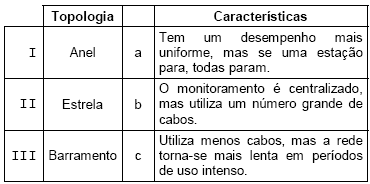

Relacione o tipo de topologia de rede com suas características básicas.

• A.

  (I-a) ; (II-b) ; (III-c).

• B.

  (I-a) ; (II-c) ; (III-b).

• C.

  (I-b) ; (II-c) ; (III-a).

• D.

  (I-c) ; (II-a) ; (III-b).

• E.

  (I-c) ; (II-b) ; (III-a).

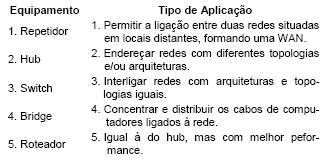

Sobre cabeamento e redes de computadores, associe as colunas abaixo.

• A. (1 - 3); (2 - 4); (3 - 5); (4 - 1); (5 - 2)
• B. (1 - 5); (2 - 4); (3 - 3); (4 - 2); (5 - 1)
• C. (1 - 4); (2 - 2); (3 - 3); (4 - 1); (5 - 5)
• D. (1 - 1); (2 - 2); (3 - 5); (4 - 3); (5 - 4)
• E. (1 - 3); (2 - 4); (3 - 2); (4 - 1); (5 - 5)

Considere as seguintes características:

1. Equipamento mais simples.

2. Equipamento inteligente e de alto nível.

3. Conecta redes totalmente separadas.

4. Divide uma rede em dois ou mais segmentos.

5. Usa endereços IP (3a camada OSI) para escolher o melhor caminho para enviar os pacotes de dados.

6. Usa endereços da camada MAC (2a camada OSI) para enviar pacotes ao segmento correto.

7. É transparente aos protocolos da rede.

8. Faz a conversão dos protocolos, quando necessário.

9. Conecta redes diferentes ou duas redes com números diferentes.

10. Conecta a mesma rede ou duas redes com o mesmo número.

As características que se referem aos equipamentos bridge (ponte) e router (roteador), usados em sistemas de cabeamento de dados, são:

• A.
• B.
• C.
• D.
• E.
