Questões de Engenharia Elétrica do ano 2007

Acerca da especificação de equipamentos elétricos em sistemas de potência, julgue os itens a seguir.

No pedido de um disjuntor de potência de alta tensão, deve constar a sua tensão nominal.

• C. Certo
• E. Errado

Num sistema de distribuição elétrica com cargas resistiva e indutiva consideráveis, alimentado por um transformador, desejase reduzir a queda de tensão do sistema, para incluir mais cargas na instalação. A providência que deverá ser tomada é:

• A.

  instalar motores de indução na subestação;

• B.

  instalar reatores de potência junto as cargas;

• C.

  instalar motores de indução e reatores de potência, junto as cargas;

• D.

  instalar capacitores de potência no sistema elétrico;

• E.

  reduzir os capacitores de potência do sistema elétrico.

Um consumidor necessita alimentar uma carga indutiva de 15kVA a 300m da subestação. Para elevar a capacidade de transformação do transformador, queremos avaliar a menor compensação que deve ser incluída em seu sistema. A capacitância mínima a ser incluída no sistema para atender à carga deve ser de:

• A.

  5 kVAr;

• B.

  10 kVAr;

• C.

  15 kVAr;

• D.

  20 kVAr;

• E.

  40 kVAr.

Em um sistema elétrico alimentado por transformador, em 25kV, trifásico, com neutro aterrado, freqüência de 60Hz que suporta 10% de sobrecarga, numa subestação de 500kVA, pretende-se alimentar um CCM (Centro de Controle de Motores) com um disjuntor tripolar de BT. Se ele for alimentado em 440V ou em 380V, suas capacidades respectivas serão de:

• A.

  700A e 800A;

• B.

  600A e 400A;

• C.

  800A e 600A;

• D.

  600A e 700A;

• E.

  600A e 800A.

Para que dois ou mais transformadores sejam ligados em paralelo em uma subestação abaixadora de 13,8kV/380V/220V, eles devem ser idênticos nos seguintes parâmetros, EXCETO

• A.

  impedância percentual.

• B.

  potência nominal.

• C.

  tensão primária.

• D.

  tensão secundária.

Uma subestação unitária industrial é composta, entre outros equipamentos, por um transformador de 330 kVA na configuração Δ (primário) – Y (secundário). Esse transformador é alimentado em seu primário por uma tensão de entrega da concessionária igual a 13,8 kV, tendo como tensão no secundário 220V. Escolhendo como bases a tensão de 15 kV referida ao lado do primário do transformador e a potência de 330 kVA, é correto afirmar que:

• A.

  no secundário, a potência de base é de 330 kVA e a tensão de base, de 15 kV.

• B.

  no secundário, a potência de base é de 330 kVA e a tensão no primário é de 1,09 p.u..

• C.

  a tensão de entrega da concessionária é de 1,09 p.u. e a tensão de base no secundário, de 220 V.

• D.

  a tensão de entrega da concessionária é de 0,92 p.u. e a tensão de base no secundário, de 220 V.

• E.

  a tensão de entrega da concessionária é de 0,92 p.u. e a tensão de base no secundário, de 239 V.

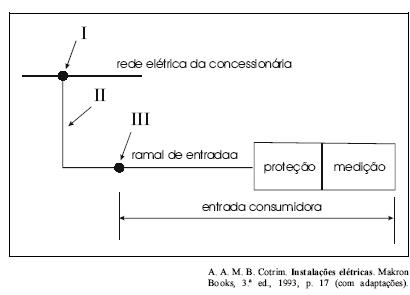

A figura acima mostra o esquema básico de entrada de serviço de uma unidade consumidora de energia elétrica em baixa tensão. A respeito das indicações na figura e de níveis padronizados de tensão em baixa tensão, julgue os itens que se seguem.

Os pontos I e III são denominados ponto de derivação da rede e ponto de entrega, respectivamente.

• C. Certo
• E. Errado

A figura acima mostra o esquema básico de entrada de serviço de uma unidade consumidora de energia elétrica em baixa tensão. A respeito das indicações na figura e de níveis padronizados de tensão em baixa tensão, julgue os itens que se seguem.

O trecho II é denominado subestação seccionadora da unidade consumidora.

• C. Certo
• E. Errado

A figura acima mostra o esquema básico de entrada de serviço de uma unidade consumidora de energia elétrica em baixa tensão. A respeito das indicações na figura e de níveis padronizados de tensão em baixa tensão, julgue os itens que se seguem.

Tensões nominais trifásicas de 3 ou 4 condutores usuais no Brasil e que podem ser utilizadas para atendimento de uma unidade consumidora incluem (tensão monofásica/linha) 90/180 V, 115/230 V, 127/220 V e 220/380 V.

• C. Certo
• E. Errado

Numere a coluna da direita de acordo com a coluna da esquerda.

Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.

• A.

  3 - 1 - 2 - 4 - 5.

• B.

  3 - 5 - 4 - 2 - 1.

• C.

  3 - 5 - 4 - 1 - 2.

• D.

  5 - 3 - 2 - 1 - 4.

• E.

  5 - 4 - 1 - 2 - 3.
