Questões de Engenharia Elétrica do ano 2008

A figura abaixo mostra a incidência oblíqua de uma onda plana uniforme sobre uma interface separando dois meios, sem perdas. O meio 1 apresenta permissividade dielétrica g1 e permeabilidade magnética :1 . O meio 2 tem permissividade dielétrica g2 e permeabilidade magnética :2 . Os sentidos de propagação são os indicados na figura. A onda que incide no meio 1 é transmitida para o meio 2 e refletida no próprio meio 1. Considere que o plano de incidência é perpendicular ao eixo z.

A partir das informações acima, julgue os itens subseqüentes.

A freqüência de propagação no meio 2 é menor que a freqüência da onda que incide no meio 1.

• C. Certo
• E. Errado

A figura abaixo mostra a incidência oblíqua de uma onda plana uniforme sobre uma interface separando dois meios, sem perdas. O meio 1 apresenta permissividade dielétrica g1 e permeabilidade magnética :1 . O meio 2 tem permissividade dielétrica g2 e permeabilidade magnética :2 . Os sentidos de propagação são os indicados na figura. A onda que incide no meio 1 é transmitida para o meio 2 e refletida no próprio meio 1. Considere que o plano de incidência é perpendicular ao eixo z.

A partir das informações acima, julgue os itens subseqüentes.

• C. Certo
• E. Errado

A figura abaixo mostra a incidência oblíqua de uma onda plana uniforme sobre uma interface separando dois meios, sem perdas. O meio 1 apresenta permissividade dielétrica g1 e permeabilidade magnética :1 . O meio 2 tem permissividade dielétrica g2 e permeabilidade magnética :2 . Os sentidos de propagação são os indicados na figura. A onda que incide no meio 1 é transmitida para o meio 2 e refletida no próprio meio 1. Considere que o plano de incidência é perpendicular ao eixo z.

A partir das informações acima, julgue os itens subseqüentes.

• C. Certo
• E. Errado

A respeito do campo magnético em um condutor e próximo a ele, assinale a opção correta.

• A.

  Os elétrons livres dentro do condutor, ao se moverem em um mesmo sentido, não contribuem para a formação de campo magnético resultante no condutor.

• B.

  Internamente ao condutor, cada elétron livre apresenta campo magnético com intensidade diferente de zero.

• C.

  A intensidade da corrente elétrica no condutor dependerá do movimento físico dos prótons no condutor.

• D.

  Havendo movimento relativo do condutor com relação a um campo magnético, haverá formação de uma força eletromotriz induzida, a qual independe do comprimento e da velocidade de deslocamento do condutor.

• E.

  Caso o condutor esteja submetido a uma diferença de potencial elétrico, o campo magnético será necessariamente igual ao campo elétrico nesse condutor.

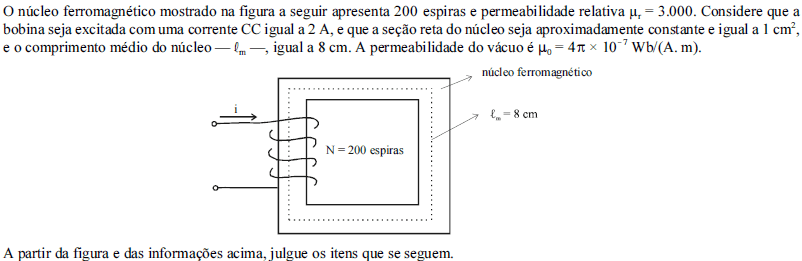

A intensidade do campo magnético - H - no material ferromagnético é igual a 5.000 A/m.

• C. Certo
• E. Errado

A indutância dessa estrutura ferromagnética é igual a 5 H.

• C. Certo
• E. Errado

A energia armazenada no campo magnético da estrutura ferromagnética é nula, porque, não existindo entreferro no núcleo ferromagnético, toda energia fica armazenada nos enrolamentos da bobina.

• C. Certo
• E. Errado

Considere uma densidade superficial de carga Ps distribuída uniformemente sobre uma lâmina infinita, imersa no espaço livre. Com base nessas informações, julgue o item que segue.

O vetor campo elétrico é perpendicular à lâmina de carga e tem intensidade igual a , em que   é a permissividade dielétrica do espaço livre.

• C. Certo
• E. Errado

Considerando as informações acima, julgue os próximos itens, sabendo que a velocidade da luz no espaço livre é 3 × 108 m/s.

A constante de fase ß no espaço livre é igual a  rad/m.

• C. Certo
• E. Errado

Considerando as informações acima, julgue os próximos itens, sabendo que a velocidade da luz no espaço livre é 3 × 108 m/s.

O coeficiente de reflexão em z = 0 é

• C. Certo
• E. Errado
