Questões de Engenharia Elétrica do ano 2008

• A.

  corresponde à função XOR de A e B.

• B.

  sempre fornece 0 independentemente dos valores de A e B.

• C.

  corresponde à função OR de A e B.

• D.

  corresponde à função AND de A e B.

• E.

  não corresponde a nenhuma das portas lógicas básicas AND, NAND, OR ou XOR.

Considerando a figura acima, que mostra o esquema básico de uma EPROM (erasable programmable read-only memory), cuja estrutura segue o padrão 2Kx8, julgue os itens a seguir.

Nesse dispositivo são necessárias, no máximo, 10 barras de endereço.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra o esquema básico de uma EPROM (erasable programmable read-only memory), cuja estrutura segue o padrão 2Kx8, julgue os itens a seguir.

As EPROMs são utilizadas em circuitos digitais com microprocessadores, por exemplo, para armazenamento de sistemas operacionais básicos residentes.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra o esquema básico de uma EPROM (erasable programmable read-only memory), cuja estrutura segue o padrão 2Kx8, julgue os itens a seguir.

A habilitação da programação da EPROM é feita pelo terminal OE.

• C. Certo
• E. Errado

A respeito de circuitos digitais e circuitos lógicos, julgue os itens a seguir.

Considere as variáveis booleanas A, B e C. A expressão booleana mínima, na forma soma de produtos, equivalente a (A + B).(A + C) é (A + BC).

• C. Certo
• E. Errado

A respeito de circuitos digitais e circuitos lógicos, julgue os itens a seguir.

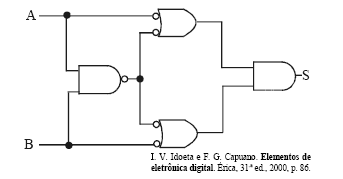

O circuito lógico abaixo desempenha a mesma função de uma porta OU exclusivo.

• C. Certo
• E. Errado

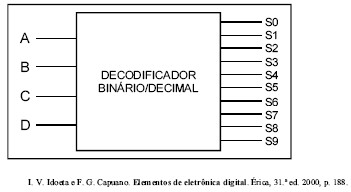

Considere a estrutura de um decodificador binário/decimal como mostrado na figura acima. Suponha que a entrada é definida a partir de bits do código BCD 8421 e as saídas são os respectivos bits do código decimal 9876543210.

A partir dessas informações, julgue os itens a seguir.

Para uma entrada equivalente a 0001, a saída correspondente será 0000000001.

• C. Certo
• E. Errado

Considere a estrutura de um decodificador binário/decimal como mostrado na figura acima. Suponha que a entrada é definida a partir de bits do código BCD 8421 e as saídas são os respectivos bits do código decimal 9876543210.

A partir dessas informações, julgue os itens a seguir.

O código BCD 8421 não possui números codificados em bits que sejam maiores que 9.

• C. Certo
• E. Errado

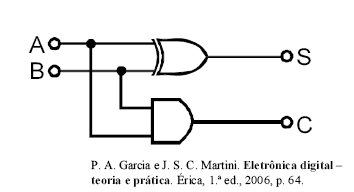

Com relação ao circuito lógico mostrado na figura acima, julgue os itens a seguir.

Os resultados na saída do circuito são S=A+B e C=A.B.

• C. Certo
• E. Errado

Com relação ao circuito lógico mostrado na figura acima, julgue os itens a seguir.

O circuito serve para implementar a subtração de dois números binários A e B, onde C armazena o resultado e S o sinal do número resultante.

• C. Certo
• E. Errado
