Questões de Engenharia Elétrica do ano 2008

A norma técnica da ABNT referente às instalações elétricas de baixa tensão é denominada

• A. NBR 5380
• B. NBR 5410
• C. NBR 5520
• D. NBR 5600
• E. NBR 5750

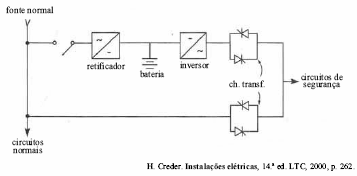

Considerando a instalação de segurança mostrada na figura acima, em que os circuitos de segurança podem ser supridos pela rede da concessionária de energia elétrica ou pelo no-break, é correto afirmar que essa instalação

• A.

  tem um no-break estático, em by-pass, cuja operação se dá por chave de transferência estática.

• B.

  refere-se a um esquema de dois no-breaks em paralelo, operado por chave de transferência estática.

• C.

  é dita de segurança, não permanente, e que dispensa o uso de baterias.

• D.

  usa no-break do tipo iterativo com a linha.

• E.

  é típica de um inversor prioritário (online).

Serviços de segurança são essenciais em uma instalação elétrica. De acordo com a norma ABNT NBR 5410:2004, assinale a opção que não representa um exemplo de serviço de segurança.

• A.

  iluminação de emergência

• B.

  bombas de incêndio

• C.

  sistemas de exaustão de fumaça

• D.

  elevadores para brigada de incêndio e bombeiros

• E.

  sopro térmico para eliminação de arco elétrico

Acerca da norma ABNT NBR 14039, julgue os itens que se seguem.

I. A norma abrange instalações elétricas de média tensão com tensões nominais na faixa de 1,0 kV a 36,2 kV.

II. A abrangência da norma vai das instalações alimentadas pela concessionária (ponto de entrega) às instalações alimentadas por fonte própria de energia elétrica em baixa tensão.

III. A norma abrange somente instalações de distribuição de energia elétrica, não se aplicando à geração de energia elétrica.

IV. A norma não contempla instalações especiais, como é o caso de marítimas.

V. No caso de tração elétrica, a norma só é aplicável se a tensão nominal da instalação for igual a 1,0 kV.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e V.

• C.

  II e IV.

• D.

  III e IV.

• E.

  III e V.

A manutenção em instalações elétricas contribui para a confiabilidade do sistema elétrico do usuário, ao mesmo tempo que pode evitar transtornos, como a substituição precoce de equipamentos, o aparecimento de incêndios etc. Acerca desse assunto, assinale a opção correta.

• A.

  As verificações e intervenções nas instalações elétricas podem ser realizadas por qualquer profissional do quadro da empresa.

• B.

  As verificações de rotina que caracterizam manutenção preventiva têm que ser realizadas somente com a instalação energizada para não haver interrupção no serviço de energia elétrica da instalação.

• C.

  Instalação elétrica com maior complexidade, caracterizada pela quantidade e diversidade de equipamentos recebe manutenção conforme os problemas são detectados.

• D.

  A periodicidade do serviço de manutenção deve ser adequada a cada tipo de instalação.

• E.

  Durante o serviço de vistoria, devem ser verificados apenas os estados dos condutores, como por exemplo, se os mesmos estão com a isolação ressecada.

A respeito de segurança em instalações elétricas energizadas, assinale a opção correta.

• A.

  De acordo com o que estabelece a norma NR-10, operações de ligar e desligar circuitos elétricos, em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação, deverão ser realizadas somente por pessoa advertida.

• B.

  As intervenções em instalações elétricas com tensão igual ou superior a 50 V em CA podem ser realizadas por trabalhadores que tenham apenas noção sobre eletricidade.

• C.

  O responsável pela execução de um serviço deve continuar as atividades mesmo quando verificar situação ou condição de risco não prevista, cuja eliminação ou neutralização imediata não seja possível.

• D.

  Os trabalhos que exigem o ingresso em zona controlada, conforme estabelece a NR-10, não devem ser realizados. Dessa forma, uma nova zona controlada tem que ser definida, com distâncias maiores.

• E.

  Detectada ocorrência que possa colocar os trabalhadores em perigo, os serviços em instalações energizadas, ou em suas proximidades, devem ser suspensos imediatamente.

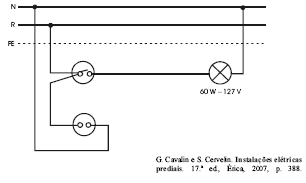

A respeito da instalação elétrica apresentada na figura acima e à luz da norma ABNT NBR 5410:2004, assinale a opção correta.

• A.

  A lâmpada está conectada entre uma fase e o condutor de proteção.

• B.

  A lâmpada é comandada de dois pontos diferentes.

• C.

  A tomada no circuito tem três pinos, porém, no circuito, o terceiro pino não é mostrado.

• D.

  A instalação está incorreta, conforme o estabelecido pela norma ABNT NBR 5410:2004.

• E.

  Nesse circuito, o comando da lâmpada é realizado por dispositivo conhecido como interruptor horário.

associada, assinale a opção incorreta acerca dessa instalação

• A.

  A simbologia referente aos pontos de luz no teto está em desacordo com a simbologia adotada atualmente.

• B.

  Todas as tomadas elétricas na planta estão representadas corretamente.

• C.

  Existem trechos no desenho que não trazem a seção dos

  condutores a partir de 2,5 mm² .

• D.

  Na fiação mostrada no desenho, é incorreto representar o número do circuito entre traços, como, por exemplo, -1-.

• E.

  Não existe a ligação correspondente o condutor de proteção (terra) chegando às tomadas.

A NBR IEC 60079-14 é uma norma internacional para

• A.

  fabricação de transformadores de força para locais onde há perigo de explosões por conta da presença de gases ou de produtos químicos.

• B.

  instalações elétricas em áreas classificadas (exceto minas).

• C.

  fabricação de disjuntores a ar.

• D.

  instalações elétricas provisórias em plataformas marítimas.

• E.

  projeto de malha de terra em ambientes de atmosfera explosiva.

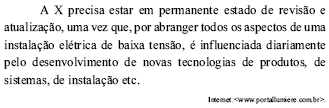

O texto a seguir foi copiado de uma reportagem para ser divulgado como informe do boletim técnico de determinada empresa que atua no ramo de eletricidade.

O responsável pela digitação do texto, ao prepará-lo no formato digital, involuntariamente, esqueceu de inserir informação chave cuja posição está identificada por X no texto. Assinale a opção que melhor substitui X e, portanto, dá sentido à frase para o informe técnico.

• A.

  malha de aterramento de uma instalação elétrica

• B.

  minuteria

• C.

  NBR 5410

• D.

  proteção contra descargas atmosféricas

• E.

  a sistemática para eliminação de possíveis focos de combustão em ambientes de atmosfera explosiva
