Questões de Engenharia Elétrica do ano 2008

Os tipos de eletrodos de terra utilizados em sistemas de pára-raios não incluem

• A.

  a haste de aço revestida de cobre.

• B.

  o tubo de aço zincado.

• C.

  a haste de aço zincado.

• D.

  a haste de cobre.

• E.

  a haste de ferro temperado.

Na realização dos serviços que envolvem instalações energizadas em alta tensão, há a constante preocupação em se reduzir a possibilidade de erro humano e minimizar as conseqüências destes. Para isso, é necessário o uso de equipamentos de proteção individual (EPI) e equipamentos de proteção coletiva (EPC). Entre os EPIs exigidos para serviços dessa natureza, está incluído, principalmente, o EPI para proteção contra

• A.

  poeira.

• B.

  insolação.

• C.

  agentes térmicos (arco elétrico).

• D.

  água.

• E.

  gases químicos.

Determinado elemento tem a função de proteção de condutores contra ações mecânicas e contra corrosão e proteção do meio contra perigos de incêndio resultante de superaquecimento ou de arcos elétricos. Essa descrição refere-se mais provavelmente a

• A.

  um eletroduto.

• B.

  uma caixa de embutir.

• C.

  uma luva de PVC.

• D.

  um anel de fixação.

• E.

  uma bucha.

Sobre o sistema de proteção dos motores de corrente alternada, é FALSO afirmar que

• A.

  o sistema de proteção deve manter uma ótima redução nas probabilidades de ocorrência de defeitos, um alto índice de continuidade dos serviços, alta confiabilidade, manutenção simplificada e de baixo custo.

• B.

  a proteção contra curto-circuito pode ser obtida, conjugando-se fusíveis e disjuntores, para obter uma proteção mais eficiente ao se coordenarem devidamente suas características, para garantir a necessária seletividade e formar, assim, um completo sistema de proteção.

• C.

  os disjuntores são mais lentos na supressão de correntes elevadas de curto-circuito do que os fusíveis.

• D.

  os fusíveis são os melhores protetores contra correntes de curto-circuito e, por isso, devem ser aplicados como primeira proteção.

• E.

  a principal diferença entre uma proteção contra sobrecarga e uma proteção contra curto-circuito é que a segunda é praticamente instantânea, ao passo que a primeira é de ação retardada, podendo, até, levar horas antes de atuar.

Sobre aterramento de proteção, NÃO se pode afirmar que

• A.

  dentre seus componentes, estão o eletrodo de aterramento, os condutores de equipotencialidade e o terminal de aterramento principal.

• B.

  a eficiência do aterramento é caracterizada, em princípio, por uma baixa resistência de aterramento, medida entre o terminal de aterramento principal e a terra.

• C.

  o comprimento de cada haste influencia positivamente a eficácia do aterramento, no sentido de que a resistência é tanto menor quanto mais longa é a haste.

• D.

  a eficiência do aterramento é caracterizada pela capacidade de dispersar a menor corrente possível com a menor tensão possível.

• E.

  no aterramento de proteção, são ligados à terra as massas e os elementos condutores estranhos à instalação para proteção contra choque elétrico por contato indireto.

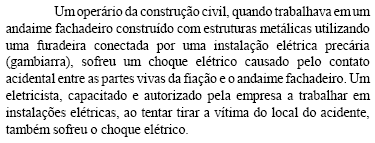

Considerando a situação hipotética descrita acima, julgue os itens a seguir.

Um dos fatores que contribuiu para a ocorrência do primeiro choque elétrico foi a imprudência dos responsáveis pela empresa contratante, caracterizada pela falta de observância das medidas de precaução e segurança necessárias às instalações elétricas no canteiro de obras.

• C. Certo
• E. Errado

Alguns dispositivos são utilizados para proteção de circuitos em instalações elétricas. Os mesmos evitam que os equipamentos sejam expostos a anormalidades que podem comprometer o seu funcionamento ou danificá-los. Acerca desse assunto, julgue os itens que se seguem.

Um dispositivo que serve para proteção contra sobrecarga também pode servir para proteção contra curtos-circuitos.

• C. Certo
• E. Errado

Alguns dispositivos são utilizados para proteção de circuitos em instalações elétricas. Os mesmos evitam que os equipamentos sejam expostos a anormalidades que podem comprometer o seu funcionamento ou danificá-los. Acerca desse assunto, julgue os itens que se seguem.

A máxima capacidade de interrupção dos dispositivos de proteção contra curtos-circuitos deve ser igual ou superior à máxima corrente nominal presumida no ponto onde está o dispositivo.

• C. Certo
• E. Errado

Alguns dispositivos são utilizados para proteção de circuitos em instalações elétricas. Os mesmos evitam que os equipamentos sejam expostos a anormalidades que podem comprometer o seu funcionamento ou danificá-los. Acerca desse assunto, julgue os itens que se seguem.

Os contactores são mais adequados do que fusíveis de ação rápida, quando o objetivo é a proteção de barramentos onde se conectam motores de indução em gaiola.

• C. Certo
• E. Errado

A respeito dos relés de proteção em sistemas elétricos de potência em alta-tensão, julgue os itens subseqüentes.

O relé de neutro não atua para situações de falta nas quais não são geradas correntes de seqüência zero.

• C. Certo
• E. Errado
