Questões de Engenharia Elétrica do ano 2008

Com relação aos transformadores de potencial (TPs) e aos transformadores de corrente (TCs), julgue os itens a seguir.

Caso determinado TP tenha potência térmica igual a 1.000 VA, então a máxima potência aparente que esse TP pode fornecer sem exceder seu limite de elevação de temperatura especificado em função de sua isolação será igual a 250 VA — 25% da potência térmica.

• C. Certo
• E. Errado

Os transformadores de potencial (TPs) têm a função de transformar sinais de tensão de níveis muito elevados para valores bastante reduzidos, para uso em instrumentos de medição, controle e proteção. Considerando esses equipamentos, julgue o item a seguir.

Os TPs são unidades trifásicas cuja tensão secundária em seus terminais, em geral, não é normalizada em um valor padrão. Os valores típicos de tensão no secundário estão entre 40 V e 400 V.

• C. Certo
• E. Errado

A respeito de transformadores de potencial (TPs) e transformadores de força, julgue os itens a seguir.

A limitação da máxima potência no TP é devido ao tipo de material isolante de suas buchas.

• C. Certo
• E. Errado

Um dos dados característicos do transformador de potencial (TP) é a sua potência térmica. A respeito dessa informação, julgue o item seguinte.

A potência térmica do TP é um dado importante, porque o TP poderá ser utilizado para serviços rápidos de emergência como, por exemplo, a alimentação de furadeira, carregador de bateria etc. Portanto, nesse caso, a referida potência fornece um parâmetro da capacidade do TP para atender tais serviços emergenciais.

• C. Certo
• E. Errado

Linhas de transmissão CA em alta tensão permitem a transmissão e distribuição de energia elétrica. Em função disso, apresentam capacidade de transmissão, características e comprimentos diferentes. Considerando esse assunto, julgue os itens a seguir.

Toda linha de transmissão é caracterizada por uma impedância de surto. Em geral, essa impedância não depende da reatância da linha, pois é função apenas do seu comprimento.

• C. Certo
• E. Errado

Linhas de transmissão CA em alta tensão permitem a transmissão e distribuição de energia elétrica. Em função disso, apresentam capacidade de transmissão, características e comprimentos diferentes. Considerando esse assunto, julgue os itens a seguir.

As linhas de transmissão à freqüência industrial apresentam perdas ativas constantes, independentes do carregamento.

• C. Certo
• E. Errado

Linhas de transmissão CA em alta tensão permitem a transmissão e distribuição de energia elétrica. Em função disso, apresentam capacidade de transmissão, características e comprimentos diferentes. Considerando esse assunto, julgue os itens a seguir.

Caso uma linha com tensão nominal superior a 230 kV e com comprimento igual a 200 km esteja operando a vazio, a tensão na extremidade sem carga terá valor sempre menor que a do lado onde a tensão está sendo aplicada.

• C. Certo
• E. Errado

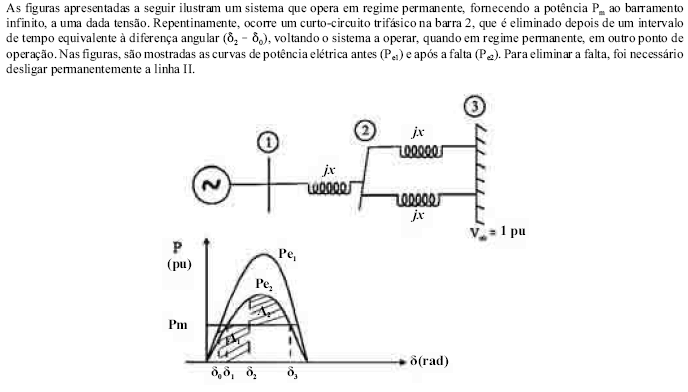

 Com base nas figuras e nas informações apresentadas, julgue os itens que se seguem.

Após a eliminação da falta, o sistema volta a operar em regime permanente com ângulo igual a .

• C. Certo
• E. Errado

 Com base nas figuras e nas informações apresentadas, julgue os itens que se seguem.

Pelo critério das áreas iguais, em módulo, a área A2 é, necessariamente, maior que a área A1.

• C. Certo
• E. Errado

 Com base nas figuras e nas informações apresentadas, julgue os itens que se seguem.

Em regime permanente, a capacidade de transmissão do sistema ficou alterada após a eliminação da falta.

• C. Certo
• E. Errado
