Questões de Engenharia Elétrica do ano 2011

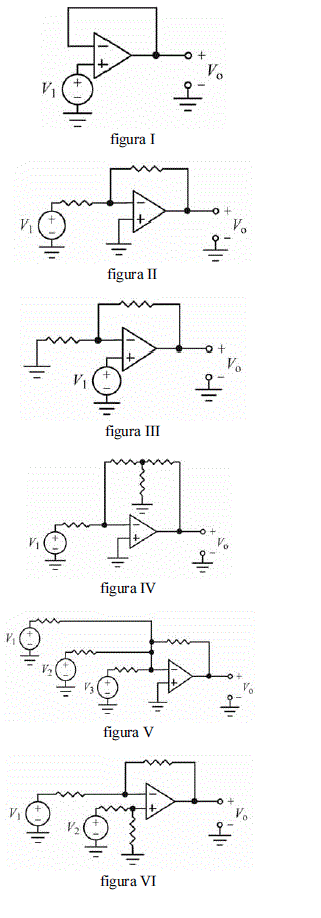

Considerando que, nos circuitos das figuras de I a VI acima, os amplificadores operacionais sejam ideais e que todos os resistores tenham resistência igual a 1 , é correto afirmar que, no circuito da figura

VI, V_o = V₂ - V₁.

• C. Certo
• E. Errado

Julgue os itens de 81 a 86, acerca de transmissão digital e analógica de sinais.

O esquema de modulação digital denominado DQPSK pode ser demodulado com um receptor não coerente.

• C. Certo
• E. Errado

Julgue os itens de 81 a 86, acerca de transmissão digital e analógica de sinais.

A distorção por intermodulação em sistemas de comunicação é causada por não linearidades em equipamentos desse sistema, como, por exemplo, amplificadores de potência.

• C. Certo
• E. Errado

A figura acima mostra o espectro de um sinal digital modulado, observado em um analisador de espectro. O eixo horizontal do gráfico representa a frequência, e o eixo vertical representa a densidade espectral de potência relativa do sinal, em dB/Hz. Considerando essa figura, julgue os itens a seguir.

A figura em questão representa o espectro de um sinal PSK.

• C. Certo
• E. Errado

As etapas de amostragem, quantização e codificação são básicas no processo de modulação

• A.

  AM-SSB.

• B.

  PWM.

• C.

  PSK.

• D.

  PCM.

• E.

  ASK.

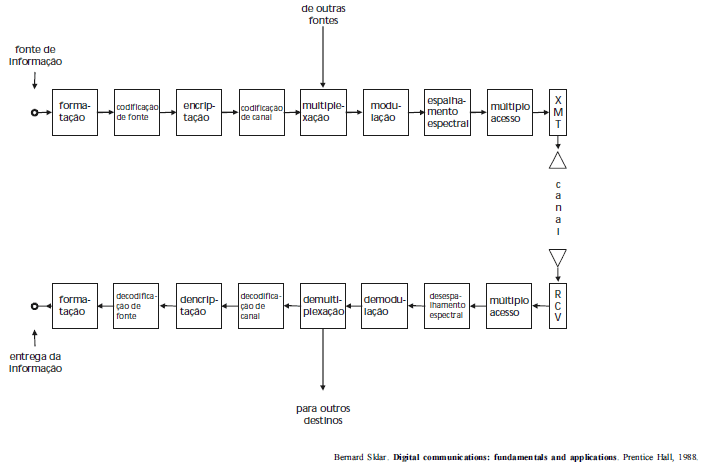

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

FDM, TDM e CDM são técnicas de modulação digital.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

A técnica QPSK (quadrature phase-shift keying) permite transmitir dois bits por símbolo.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

DPCM (differential pulse-code modulation) é uma técnica de codificação de canal.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

A codificação de canal remove redundâncias e irrelevâncias da informação a ser transmitida, para que a largura de banda de transmissão requerida seja reduzida.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos aos princípios de comunicação digital.

Na técnica de modulação digital QAM-16, as amostras de bits podem ser representadas em um diagrama fasorial em quadratura, em 4 quadrantes, com 4 amostras em cada um deles.

• C. Certo
• E. Errado
