Questões de Engenharia Elétrica do ano 2012

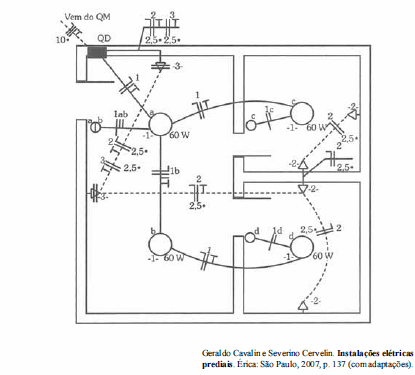

A figura acima mostra uma proposta de planta baixa para uma instalação elétrica residencial que passará por reforma. Com base nos dados dessa figura, julgue os itens que se seguem.

Embora pertencentes a um mesmo circuito de iluminação na instalação, os pontos de luz a e b são comandados de dois lugares diferentes da residência, cada um instalado de forma individual, conforme o local onde está localizado o ponto de luz.

• C. Certo
• E. Errado

A figura acima mostra uma proposta de planta baixa para uma instalação elétrica residencial que passará por reforma. Com base nos dados dessa figura, julgue os itens que se seguem.

As lâmpadas indicadas na planta são todas do tipo fluorescente.

• C. Certo
• E. Errado

Considerando a necessidade de testar as instalações elétricas, a verificação dos disjuntores deve prever, prioritariamente,

• A.

  a simultaneidade dos polos e testes de medição dos tempos de abertura e fechamento.

• B.

  o controle da temperatura ambiente e o sistema de ventilação auxiliar.

• C.

  a intensidade da corrente em carga aumentada e as ligações das buchas.

• D.

  as variações de tensão e o aumento excessivo do escorregamento.

• E.

  as perdas no ferro e as ligações na placa de identificação.

Para realizar a manutenção preventiva de uma instalação elétrica predial, os cuidados com a segurança são de fundamental importância. Neste contexto, exemplifica-se corretamente um desses cuidados:

• A.

  desligar os interruptores e realizar a manutenção da instalação em qualquer ponto da rede.

• B.

  manter o sistema desenergizado durante 20 minutos, tempo necessário para realizar qualquer tipo de manutenção preventiva na rede elétrica.

• C.

  realizar o seccionamento da instalação elétrica, verificar a existência de tensão nas instalações; realizar o aterramento provisório, e, posteriormente, realizar a manutenção da instalação.

• D.

  em circuitos de baixa tensão, a desenergização dos circuitos fica facultada à experiência do operador de equipamentos elétricos, que decide sobre a necessidade ou não de desernegização da rede.

• E.

  a manutenção pode ser realizada com o sistema energizado, desde que seja por um profissional habilitado.

Dispositivo usado para corrigir o fator de potência de instalações elétricas com cargas indutivas:

• A.

  DIAC.

• B.

  capacitor.

• C.

  reator.

• D.

  varistor.

• E.

  UJT.

• A.

  1 – T , 2 – LL , 3 – C

• B.

  1 – T , 2 – LR , 3 – E

• C.

  1 – T , 2 – LL , 3 – E

• D.

  1 – TB , 2 – LL , 3 – C

• E.

  1 – TB , 2 – LR , 3 – C

• A.

  TN – C

• B.

  TN – C – S

• C.

  TT

• D.

  IT

De acordo com a Norma NR-10 do Ministério do Trabalho e Emprego (MTE) é CORRETO afirmar que

• A.

  todas as empresas com consumo superior a 50 KVA estão obrigadas a manter diagramas unifilares das instalações elétricas com as especificações do sistema de aterramento.

• B.

  os projetos de quadros, instalações e redes elétricas devem especificar dispositivos de desligamento de circuitos que possuam recursos para travamento na posição desligado, de forma que possam ser travados e sinalizados.

• C.

  a retirada do seccionamento e a remoção de aterramento temporário com equipotencialização dos condutores de circuitos fazem parte dos procedimentos para desenergização da instalações elétricas.

• D.

  no memorial descritivo do projeto é facultativo a indicação de posição dos dispositivos de manobra dos circuitos elétricos.

Todas as tomadas do circuito 2, nessa instalação, são atendidas por condutores que passam por tubulação que segue pelo piso.

• C. Certo
• E. Errado

Nessa instalação, somente os pontos de luz c e d são comandados por interruptor simples.

• C. Certo
• E. Errado
