Questões de Engenharia Elétrica do ano 2012

A resistência do circuito equivalente de Thevenin nos terminais de saída a-b tem valor negativo.

• C. Certo
• E. Errado

Nos terminais a-b do circuito acima, o equivalente de Norton resultante é formado por uma fonte independente de corrente CC, com amplitude igual a 5 A, e por uma resistência equivalente, em paralelo, cujo valor não depende do valor de V_i.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

Observe a citação a seguir.

Essa citação refere-se a um teorema da teoria da análise de circuitos, conhecido como de

• A. Thevenin.
• B. Kirchoff.
• C. Fourier.
• D. Norton.

O circuito representa um divisor de tensão. Observe.

Para V = 220V, R₁ = 40 ohms, R₂ = 20 ohms e R₃ = 50 ohms, as tensões sobre R₁, R₂ e R₃ são iguais, respectivamente, a

• A. 40V, 20V e 50V.
• B. 20V, 50V e 40V.
• C. 80V, 40V e 100V.
• D. 40V, 100V e 80V.

O circuito representa um divisor de corrente. Observe.

Para uma corrente de 4A no amperímetro, e R₁ = 80 ohms, R₂ = 20 ohms, a corrente I₂ tem valor igual a

• A. 3,2A.
• B. 2,4A.
• C. 1,6A.
• D. 0,8A.

O circuito a seguir representa uma ligação estrela.

Para determinar tensões e correntes de fase e de linha, devem ser usadas as fórmulas

• A.
• B.
• C.
• D.

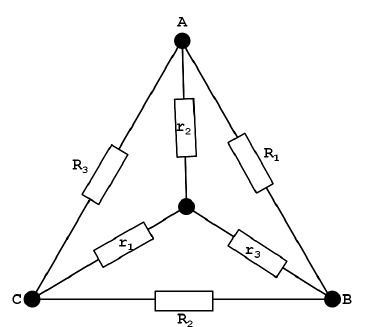

A figura a seguir representa a transformação estrela-triângulo.

Para converter a estrela em triângulo, o valor de R₃ é dado pela fórmula

• A.
• B.
• C.
• D.

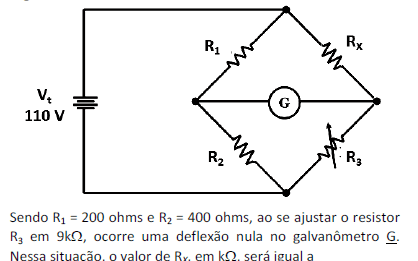

A Ponte de Wheatsthone é utilizada para medir uma resistência desconhecida RX e está representada no circuito a seguir.

• A. 4,5.
• B. 9.
• C. 13,5.
• D. 18.

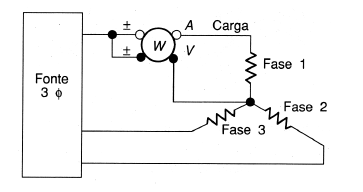

A figura a seguir mostra um circuito trifásico balanceado, com a carga conectada em estrela, onde a medida em um wattímetro monofásico indica 1kW.

A potência total do circuito é igual a

• A.
• B.
• C.
• D.
