Questões de Engenharia Elétrica do ano 2012

• A.

  a contatora K2 nunca será energizada, independente do acionamento dos botões de impulso B0 e B1.

• B.

  as contatoras K1 e K2 são sempre energizadas simultaneamente, após o acionamento do botão de impulso B1.

• C.

  ao se manter pressionado o botão de impulso B1, a contatora K1 e o relé de tempo KT1 são energizados, mantendo o contato K2 desenergizado.

• D.

  ao se manter pressionado o botão de impulso B1, a contatora K1 permanecerá energizada até que o botão retorne ao seu estado de repouso.

• E.

  ao acionar o botão de impulso B1, a contatora K1 é energizada, e se mantém nesse estado até que se pressione o botão de impulso B0.

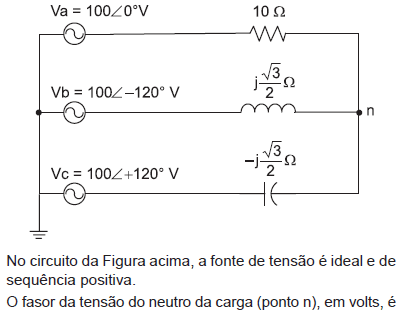

• A.



• B.



• C.



• D.



• E.



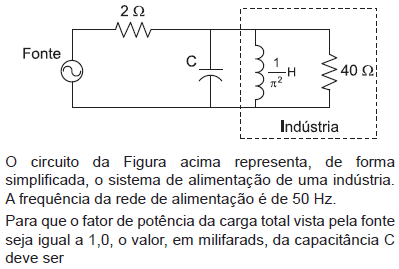

• A.

  0,1

• B.

  0,7

• C.

  1,0

• D.

  2,5

• E.

  6,9

• A.



• B.



• C.



• D.



• E.



• A.

  15

• B.

  25

• C.

  50

• D.

  75

• E.

  100

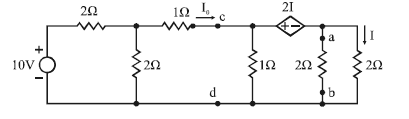

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.

A corrente I no circuito apresentado é inferior a 1/3 A.

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.

Caso ocorra, repentinamente, um rompimento entre os pontos a-b do circuito, de modo que o resistor conectado entre esses dois pontos fique desligado do circuito, a fonte independente de tensão precisará fornecer maior potência do que antes do rompimento.

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.

Se a polaridade da fonte de tensão controlada for invertida em relação à situação mostrada na figura, então a corrente I₀ funcionará como se alimentasse uma carga equivalente a um curto-circuito entre os pontos c-d.

• C. Certo
• E. Errado

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.

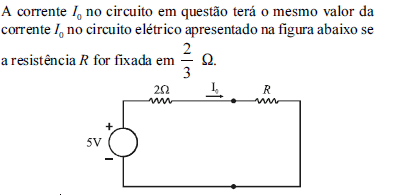

• C. Certo
• E. Errado

Um sistema trifásico com carga em estrela, resistiva (R = 50 Ω), equilibrada e com neutro possui tensão de linha de 220 V. A tensão e a corrente em cada fase da carga valem, respectivamente,

• A.

  127 V e 1,27 A.

• B.

  220 V e 4,40 A.

• C.

  127 V e 2,54 A.

• D.

  380 V e 3,80 A.

• E.

  380 V e 7,60 A.
