Questões de Engenharia Elétrica do ano 2013

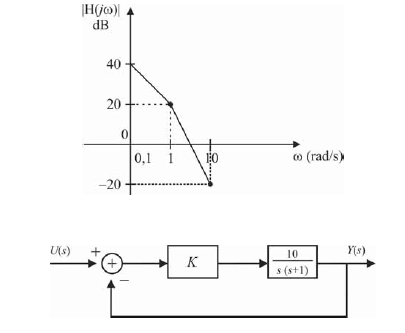

O diagrama de blocos acima representa a modelagem de uma planta controlada por um controlador do tipo proporcional que apresenta como entrada um sinal de erro obtido a partir da diferença entre o sinal de entrada U(s) e a saída Y(s). A partir dessas informações, julgue os itens de 117 a 120.

Caso K assuma valor estritamente negativo, o sistema será instável.

• C. Certo
• E. Errado

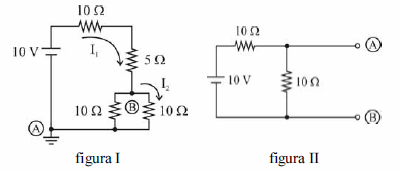

Considerando os circuitos elétricos representados nas figuras acima e que o potencial no nó A do circuito representado na figura I é de 0 volt, julgue os itens subsequentes.

O potencial no nó B é igual a 2,5 V.

• C. Certo
• E. Errado

Considerando os circuitos elétricos representados nas figuras acima e que o potencial no nó A do circuito representado na figura I é de 0 volt, julgue os itens subsequentes.

A corrente I1 é igual a 0,5 A.

• C. Certo
• E. Errado

Considerando os circuitos elétricos representados nas figuras acima e que o potencial no nó A do circuito representado na figura I é de 0 volt, julgue os itens subsequentes.

A corrente I2 é igual a 0,25 A.

• C. Certo
• E. Errado

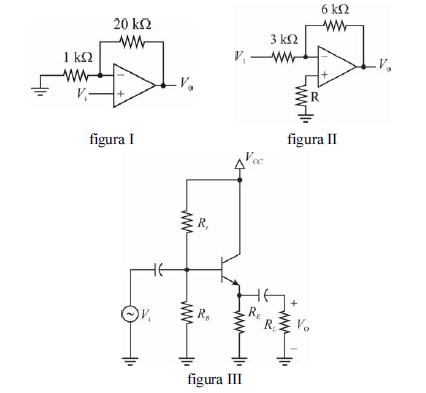

Com base nas figuras acima, julgue os itens a seguir.

O circuito representado na figura III, o qual utiliza um transistor do tipo NPN, corresponde a um amplificador na configuração emissor comum.

• C. Certo
• E. Errado

Com base nas figuras acima, julgue os itens a seguir.

O circuito representado na figura I é um amplificador não inversor de ganho igual a 21.

• C. Certo
• E. Errado

Com base nas figuras acima, julgue os itens a seguir.

O circuito representado na figura II é um amplificador inversor de ganho igual a -2.

• C. Certo
• E. Errado

A Lei de Faraday estabelece que a fem (força eletromotriz) total em um circuito fechado é igual à taxa de variação em relação ao tempo

• A.

  do fluxo de corrente por cm² que percorre o circuito.

• B.

  do fluxo magnético total que enlaça o circuito.

• C.

  da velocidade angular da onda eletromagnética que envolve o circuito.

• D.

  da temperatura média do circuito.

• E.

  da diferença de tensão que enlaça o circuito.

Considere uma bobina com N espiras, permeabilidade μ, área de seção transversal do núcleo A e comprimento l. O valor da indutância dessa bobina é

• A.

  diretamente proporcional a l.

• B. diretamente proporcional ao quadrado de l.
• C.

  diretamente proporcional ao quadrado de N.

• D.

  inversamente proporcional a μ.

• E.

  inversamente proporcional a A.

Supondo que V2=10V, R1=400Ω, R3=200Ω, R4=100Ω e a potência dissipada em R2 igual a 3W, a tensão de V1 é, em V:

• A.

  10

• B.

  11

• C.

  50

• D.

  100

• E.

  110
