Questões de Engenharia Elétrica do ano 2013

A combinação das leis de Faraday e de Ampère prediz a existência de ondas eletromagnéticas. Em uma onda plana, os vetores intensidade de campo magnético estão sobre um plano e os diversos planos de propagação são paralelos. Com relação a esse assunto, julgue os itens a seguir, considerando um meio de propagação linear, homogêneo, isotrópico, livre de fontes e não condutor. Quando uma onda plana uniforme incide obliquamente na fronteira plana entre dois meios sem perdas, os ângulos das ondas incidentes e refletidas são iguais, em módulo, e os ângulos das ondas incidentes e transmitidas estão relacionados pelos índices de refração dos dois meios. Em ambos os casos, a referência para medidas dos ângulos é uma reta que, perpendicular ao plano de fronteira entre os dois meios, passa pelo ponto de incidência.

• C. Certo
• E. Errado

A combinação das leis de Faraday e de Ampère prediz a existência de ondas eletromagnéticas. Em uma onda plana, os vetores intensidade de campo magnético estão sobre um plano e os diversos planos de propagação são paralelos. Com relação a esse assunto, julgue os itens a seguir, considerando um meio de propagação linear, homogêneo, isotrópico, livre de fontes e não condutor. Se o meio de propagação não apresentar perdas, as intensidades dos campos ao longo de seus eixos de vibração, em dado instante de tempo, serão representadas por senoides com amplitudes constantes ao longo do eixo de propagação.

• C. Certo
• E. Errado

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O SCR (silicon controlled rectifier) é composto pela junção de duas camadas P e duas N, alternadas entre si, com três terminais: anodo, catodo e porta. O circuito equivalente ao SCR pode ser representado pela associação de um transistor PNP com um NPN.

• C. Certo
• E. Errado

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O controle do fluxo de corrente no transistor de efeito de campo (FET) é feito por corrente, ao passo que, no transistor bipolar de junção (BJT), esse controle é feito por tensão.

• C. Certo
• E. Errado

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O comportamento do diodo de Schottky baseia-se na barreira de potencial na junção de semicondutores dopados dos tipos N e P.

• C. Certo
• E. Errado

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O rendimento do amplificador classe C é maior que o dos amplificadores classes A, B e AB, de modo que seu ganho é máximo na frequência de ressonância.

• C. Certo
• E. Errado

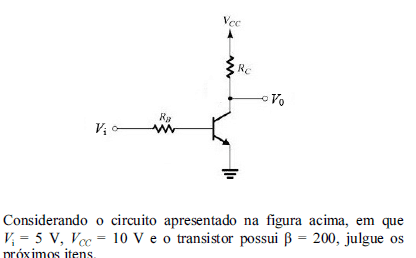

A corrente na base é 100 vezes menor que a corrente no coletor.

• C. Certo
• E. Errado

Para que o transistor sature com corrente de coletor igual a 40 mA, o valor da resistência RC deve ser igual a 250 Ω.

• C. Certo
• E. Errado

Se RC = 3 kΩ e a corrente no coletor, igual a 2 mA, então a tensão entre o coletor e o emissor é 3V.

• C. Certo
• E. Errado

No que se refere aos circuitos lógicos, julgue os itens a seguir.

O circuito apresentado na figura 2, abaixo, corresponde a uma simplificação do circuito da figura 1.

• C. Certo
• E. Errado
