Questões de Engenharia Elétrica do ano 2014

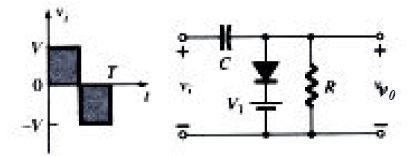

Dado o circuito abaixo, considerando o diodo sendo IDEAL:

Pode-se dizer que na saída v0, terá a seguinte saída:

• A.
• B.
• C.
• D.

De acordo com a NBR 5410/2004, assinale a alternativa que indica o conceito correto a respeito do número de condutores carregados a serem considerados em um circuito.

• A. O número de condutores a ser considerado em um circuito monofásico a três condutores, de corrente alternada, é de três condutores carregados.
• B. Quando há a circulação harmônica no condutor neutro de um circuito trifásico, esse condutor não poderá ser considerado.
• C. O número de condutores a ser considerado em um circuito trifásico com neutro, de corrente alternada, é de três condutores carregados.
• D. Nos circuitos de corrente contínua, o número a ser considerado é de um condutor.
• E. O número de condutores a ser considerado em um circuito é o dos condutores efetivamente percorridos pela corrente elétrica.

• A. A corrente eficaz (rms) no prim¨¢rio do transformador ser¨¢ de 3 A se a pot¨ºncia m¨¦dia fornecida ao pr¨¦dio p¨²blico for de 26 KW.
• B. A corrente eficaz (rms) no secund¨¢rio do transformador ser¨¢ de 250 A se a pot¨ºncia m¨¦dia fornecida ao pr¨¦dio p¨²blico for de 26 KW.
• C. A relação de espiras Np/Ns do transformador ¨¦ 150.
• D. A carga resistiva do circuito prim¨¢rio do transformador ser¨¢ 6.500 ¦¸ se a pot¨ºncia m¨¦dia fornecida ao pr¨¦dio p¨²blico for de 26 KW.
• E. A carga resistiva do circuito secund¨¢rio do transformador não ¨¦ poss¨ªvel de se calcular por falta de dados.

Com relação aos conceitos e procedimentos utilizados para dimensionar os sistemas elétricos de baixa tensão, assinale a alternativa correta.

• A. O fator de carga é a relação entre a demanda máxima do sistema elétrico e a carga total conectada a ele durante um determinado intervalo de tempo.
• B. O fator de demanda é a razão entre a demanda média durante um intervalo de tempo considerado e a demanda máxima registrada nesse período.
• C. Os motores síncronos superexcitados não devem ser utilizados para melhorar o fator de potência de uma instalação.
• D. Quando se eleva o nível de tensão acima do valor nominal, o fator de potência de uma instalação diminui.
• E. Os equipamentos eletrônicos não influenciam no fator de potência de uma instalação.

A figura a seguir ilustra o circuito de polarização universal do transistor. O Hfe deste transistor é igual a 100, e a tensão Vbe é igual a 0,7V.

Considerando as informações apresentadas, o valor da tensão sobre o resistor do emissor é igual a

• A. 1,1 V.
• B. 1,3 V.
• C. 1,8 V.
• D. 2,0 V.

Os cabos de aço de tração empregados em elevadores devem ser mantidos limpos e lubrificados. A alma dos cabos novos vem impregnada de óleo, o que preserva os mesmos durante o período de armazenagem, garante a lubrificação necessária durante certo tempo de funcionamento do elevador e protege contra a corrosão. A manutenção preventiva deverá verificar quando a lubrificação deverá ser renovada. Em relação a esses cuidados é correto afirmar que:

• A. Cabos para tração de elevadores devem obrigatoriamente ter alma sintética, portanto devem ser limpos com vapor.
• B. Não deve-se utilizar solventes para a limpeza dos cabos de aço.
• C. Um método eficiente para limpeza é comprimir um pedaço de carpete de fibra sintética no topo da máquina e, então, os cabos de tração serão limpos enquanto se movimentam.
• D. Os cabos devem inicialmente ser limpos com solvente e depois lubrificados.

O elevador a cabo de aço consiste em uma torre, em cujo interior se move uma cabine, tracionada por um cabo de aço, que se enrola no carretel de um guincho, movido por um motor elétrico. Já nos elevadores de carga e passageiros pelo sistema de cremalheira a elevação da cabine é executada por um sistema de cremalheirapinhão acionado por um moto-redutor elétrico. Fazendose um comparativo entre os elevadores de cremalheira e os elevadores à cabo de aço, assinale a alternativa correta.

• A. Elevadores de cremalheira apresentam um padrão de segurança mais alto que elevadores à cabo de aço.
• B. Elevadores de cremalheira apresentam custos de instalação mais altos que os elevadores à cabo d e aço.
• C. Elevadores à cabo de aço apresentam um sistema de frenagem mais eficiente que os elevadores de cremalheira.
• D. Elevadores à cabo de aço apresentam custos de manutenção menores que elevadores de cremalheira.

• A. RA = 3,00 tf e RB = 5,00 tf
• B. RA = 2,29 tf e RB = 5,71 tf
• C. RA = 3,33 tf e RB = 5,00 tf
• D. RA = 2,00 tf e RB = 6,00 tf

• A. Torção irregular
• B. Torção regular
• C. Torção Fisher
• D. Torção Lang

O conhecimento das propriedades mecânicas dos aços empregados em estruturas metálicas é de extrema importância para o projetista destas estruturas. A capacidade de um aço se deformar plasticamente sem se romper denomina-se:

• A. Ductilidade
• B. Tenacidade
• C. Plasticidade
• D. Resiliência
