Questões de Engenharia Elétrica do ano 2015

A permissividade elétrica e a permeabilidade magnética dos meios dielétricos I e II, sem perdas, são iguais a g e μ, para o meio I; e 3g e 3μ, para o meio II.

Considerando essas informações, julgue os itens subsecutivos.

A impedância intrínseca do meio I é superior à do meio II.

• C. Certo
• E. Errado

Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens a seguir.

O circuito funcionará como amplificador inversor se o terminal v₁ for aterrado e, como não inversor, se o terminal v₂ for aterrado.

• C. Certo
• E. Errado

Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens a seguir.

Se R₁ = R₃ = 1 kΩ, R₂ = R₄ = 2 kΩ, v₁ = 2 V e v₂ = 5 V, então v0 = 4 V.

• C. Certo
• E. Errado

Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens a seguir.

Se todos os resistores forem iguais, então v₀ = v₂ - v₁.

• C. Certo
• E. Errado

Considerando que, no circuito mostrado acima, as portas lógicas sejam da família CMOS, julgue os próximos itens.

É possível substituir todas as portas lógicas do circuito por uma única porta Exclusive NOR de modo que a saída S permaneça inalterada.

• C. Certo
• E. Errado

Considerando que, no circuito mostrado acima, as portas lógicas sejam da família CMOS, julgue os próximos itens.

O circuito dissipará menos potência quando comparado a um circuito idêntico que utilize portas lógicas da família TTL. Por essa razão, é possível encapsular, em um dado chip, uma quantidade maior de circuitos CMOS do que de circuitos TTL.

• C. Certo
• E. Errado

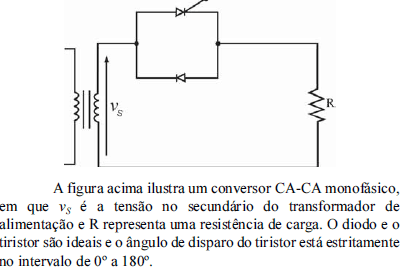

Acerca desse e de outros tipos de conversores, julgue os itens de 67 a 70.

A tensão média na carga do conversor apresentado é sempre negativa.

• C. Certo
• E. Errado

Acerca desse e de outros tipos de conversores, julgue os itens de 67 a 70.

O menor valor que a tensão eficaz na carga pode assumir é superior a 2/3 da tensão eficaz no secundário do transformador.

• C. Certo
• E. Errado

Acerca desse e de outros tipos de conversores, julgue os itens de 67 a 70.

O conversor mostrado, também conhecido como controlador unidirecional, é apropriado somente para cargas de baixa potência, tais como aquecimento e iluminação.

• C. Certo
• E. Errado

Acerca desse e de outros tipos de conversores, julgue os itens de 67 a 70.

A figura abaixo ilustra um conversor CC-CC em que a tensão de alimentação Vs é superior à tensão na carga.

• C. Certo
• E. Errado
