Questões de Engenharia Elétrica do ano 2016

A respeito de motores elétricos de indução e de circuitos de distribuição para instalações de força motriz, julgue os próximos itens. Fusíveis de ação retardada e chaves magnéticas com relés térmicos são dispositivos utilizados, entre outras funcionalidades, para proteger motores contra sobrecarga e curto-circuito.

• C. Certo
• E. Errado

A respeito de motores elétricos de indução e de circuitos de distribuição para instalações de força motriz, julgue os próximos itens. Em geral, o escorregamento de um motor de indução trifásico varia de 40% a 60%.

• C. Certo
• E. Errado

A respeito de motores elétricos de indução e de circuitos de distribuição para instalações de força motriz, julgue os próximos itens. No sistema de aterramento com esquema TN, um ponto da alimentação é diretamente aterrado, sendo a massa do motor ligada a esse ponto por meio de condutor de proteção.

• C. Certo
• E. Errado

A respeito de motores elétricos de indução e de circuitos de distribuição para instalações de força motriz, julgue os próximos itens. No caso de alimentação monofásica, o motor assíncrono apresenta como desvantagem a necessidade de um dispositivo de partida.

• C. Certo
• E. Errado

Para projetar um amplificador de áudio conforme o modelo representado na figura precedente, um engenheiro precisa ajustar o parâmetro α de modo que a fonte dependente absorva potência do circuito.

Com base nessas informações, assinale a opção que apresenta corretamente a condição que α deverá satisfazer para atingir essa especificação de projeto.

• A. 0 < α < 1/4
• B. α > 1/4
• C. -1/4 < α < 0
• D. α < 0
• E. α > 0

Considere que a chave do circuito ilustrado na figura precedente tenha permanecido na posição a por muito tempo e que, subitamente, tenha mudado para a posição b, conforme ilustrado. A partir dessas informações, assinale a opção correta.

• A. No instante de tempo imediatamente anterior à mudança de posição da chave, a corrente que fluía no indutor era inferior a 2 A.
• B. No instante de tempo imediatamente posterior à mudança de posição da chave, a corrente que fluía na fonte de 10 V era superior a 5 A.
• C. Muito tempo depois da mudança de posição da chave, as energias acumuladas no indutor e no capacitor serão iguais.
• D. No instante de tempo imediatamente anterior à mudança de posição da chave, a tensão no capacitor era igual a 5 V.
• E. No instante de tempo imediatamente posterior à mudança de posição da chave, a tensão no indutor era igual a 5 V.

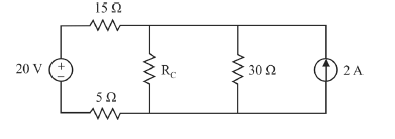

A potência máxima, em Watts, que a resistência RC do circuito apresentado pode dissipar é igual a

• A. 81.
• B. 108.
• C. 27.
• D. 45.
• E. 54.

A figura precedente ilustra uma fronteira livre de cargas, representada pelo plano xoy, que separa dois meios dielétricos. A constante dielétrica da região z > 0 é igual ao dobro da constante dielétrica da região z < 0. Considerando-se que as componentes espaciais do campo elétrico E1 sejam iguais a (1,1,1) V/m, é correto afirmar que o ângulo θ2 indicado na figura é

• A. superior a 60º.
• B. inferior a 30º.
• C. igual a 45º.
• D. superior a 30º e inferior a 45º.
• E. superior a 45º e inferior a 60º.

Considerando-se a figura precedente, que ilustra duas cargas elétricas de sinal contrário, +2q e -q, separadas de 1 m, é correto afirmar que o campo elétrico resultante é nulo no ponto sobre a linha reta (horizontal) que passa pelas cargas localizado

• A. entre as cargas e mais próximo da carga negativa.
• B. a menos de 2 m à direita da carga negativa.
• C. a mais de 2 m à direita da carga negativa.
• D. entre as cargas e mais próximo da carga positiva.
• E. a mais de 2 m à esquerda da carga positiva.

A figura precedente ilustra as formas de onda de determinado sinal e do sinal resultante de sua modulação. Para melhorar o desempenho desse sistema de comunicação quanto ao consumo de potência, é necessário

• A. utilizar uma célula de Gibs no transmissor e um discriminador de frequências no receptor.
• B. utilizar uma codificação, como, por exemplo, o NRZ.
• C. transmitir apenas uma das bandas laterais do espectro de frequências.
• D. utilizar um índice de modulação inferior a 20%.
• E. diminuir os níveis de quantização utilizados no sistema.
