Questões sobre Análise Nodal e por Malha

Lista completa de Questões sobre Análise Nodal e por Malha para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

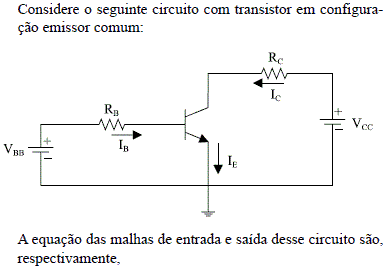

  • A.

    RB·IB − VBE = VBB − VCC e RC·IC + VCE = VCC − VBB

  • B.

    RB·IB − VBE = VBB − VCC e RC·IC + VCE = VCC − VBB

  • C.

    RB·IB = VBB e RC·IC = VCC

  • D.

    RB·IB + VBE = VBB e RC·IC + VCE = VCC

  • E.

    RB·IB = VBB + VBE e RC·IC = VCC + VCE



Julgue os próximos itens com base no circuito mostrado na figura acima.

Analisando-se o circuito pelo método das malhas, é possível definir duas correntes de malha, o que gera duas equações linearmente independentes em relação a essas duas correntes.

  • C. Certo
  • E. Errado





Com relação ao circuito mostrado acima, julgue os itens seguintes.

As equações de malha a seguir descrevem corretamente as relações entre tensões e correntes no circuito:

  • C. Certo
  • E. Errado

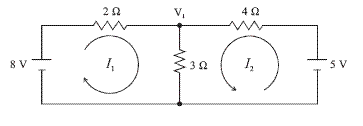

Com relação ao circuito mostrado acima, julgue os itens seguintes.

A equação  descreve corretamente a relação entre a tensão nodal V1, as tensões das fonte de 8 V e de 5 V e as resistências do circuito.

  • C. Certo
  • E. Errado





Com relação ao circuito mostrado acima, julgue os itens seguintes.

A tensão nodal V1 é igual a 63/13 V

  • C. Certo
  • E. Errado





Com relação ao circuito mostrado acima, julgue os itens seguintes.

A corrente I1 é igual a 41/26 A.

  • C. Certo
  • E. Errado

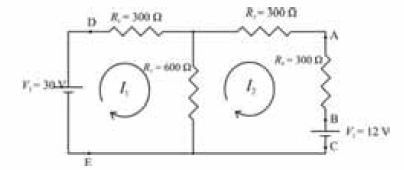

Considerando que, na figura acima, todos os elementos de circuito sejam ideais e que I1 e I2 representem correntes de malha, julgue os itens a seguir.

O sistema de equações lineares abaixo apresenta corretamente as equações de malha do circuito.

  • C. Certo
  • E. Errado
