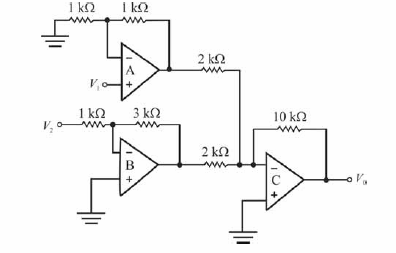

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue os itens que se seguem.
O potencial elétrico na entrada inversora do amplificador operacional indiciado pela letra C é igual a um quinto do potencial de saída vo
- C. Certo
- E. Errado
Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue os itens que se seguem.
A tensão de saída vo é dada por vo = 15v2 - 10v1.
- C. Certo
- E. Errado
Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue os itens que se seguem.
- C. Certo
- E. Errado

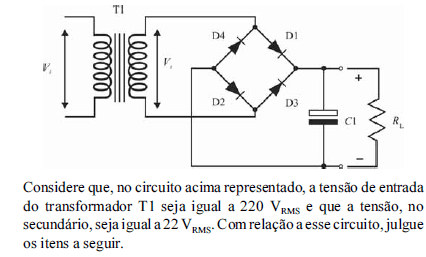

A tensão média no resistor de carga RL é igual a 21,3 V.
- C. Certo
- E. Errado
Caso a resistência de carga RL seja trocada por outra com valor menor, haverá aumento da tensão de ondulação (ripple) na saída da fonte.
- C. Certo
- E. Errado
O circuito apresentado na figura é uma fonte de tensão não regulada.
- C. Certo
- E. Errado
Acerca de faltas do tipo curto-circuito em redes elétricas trifásicas, julgue os próximos itens.
Em faltas do tipo fase-fase em que não há contato com a terra ― diretamente ou através de impedância de falta ―, a corrente de sequência zero é sempre nula.
- C. Certo
- E. Errado
Acerca de faltas do tipo curto-circuito em redes elétricas trifásicas, julgue os próximos itens.
Curtos-circuitos trifásicos e monofásicos são exemplos de faltas assimétricas.
- C. Certo
- E. Errado
Acerca de faltas do tipo curto-circuito em redes elétricas trifásicas, julgue os próximos itens.
As correntes de curto-circuito simétrico em cada fase têm diferentes magnitudes.
- C. Certo
- E. Errado

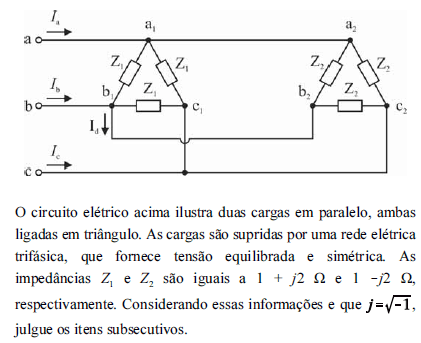

A potência resultante suprida pela rede às cargas é somente do tipo ativa.
- C. Certo
- E. Errado
